현장 문제별 솔루션
태그와 스캐너, 잠금장치 같은 하드웨어부터 관제 소프트웨어까지 한 회사에서 설계하고 구축합니다.
안전 · 위치
사람과 장비, 자재의 위치를 측위해 사고를 막고 이동을 기록합니다.
보안 · 잠금
열쇠로 관리하던 설비함과 차량 키를 승인 기반으로 바꿉니다.
네트워크

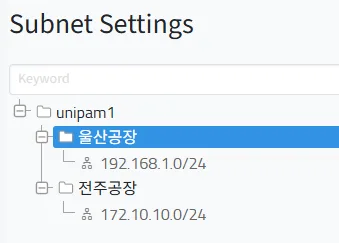

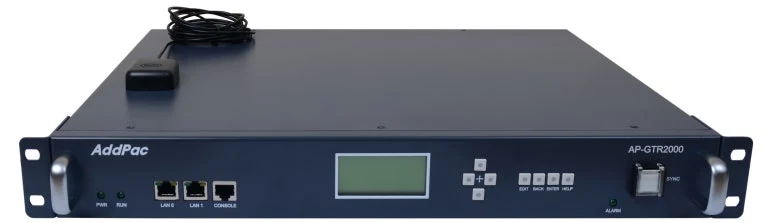

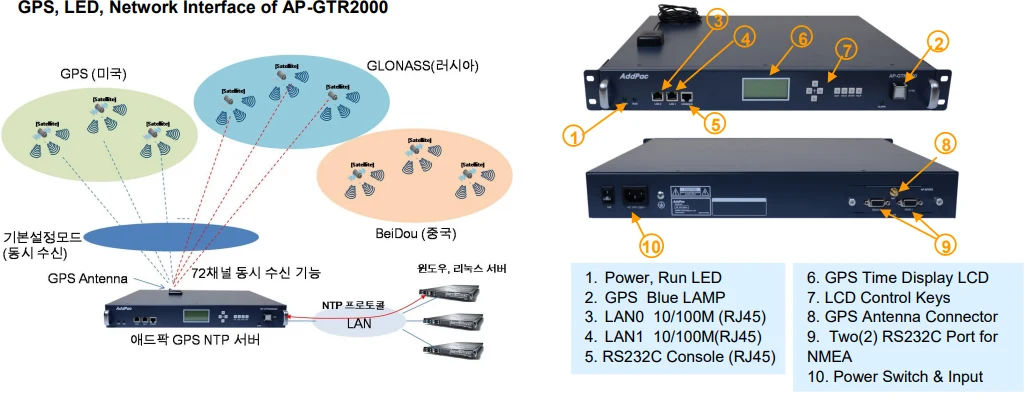

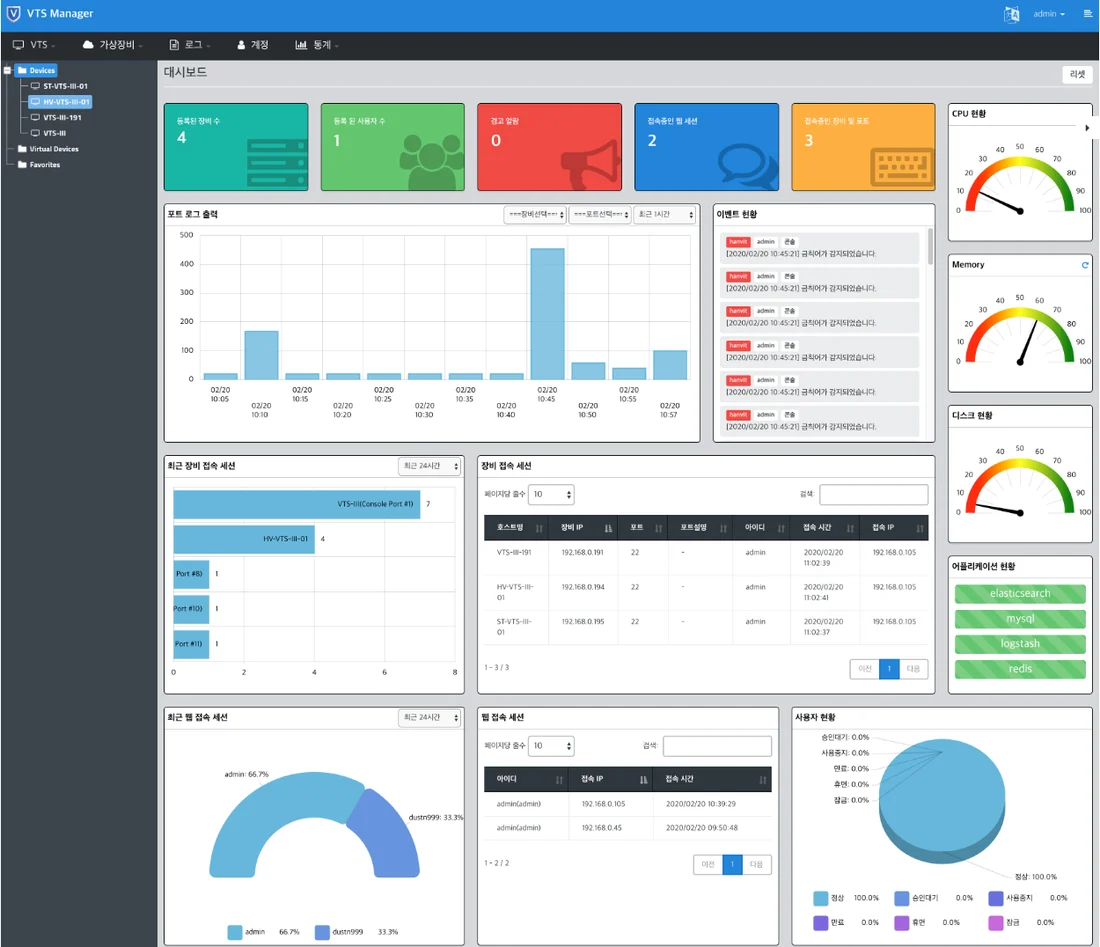

IP 주소와 표준 시각을 배포하고, 네트워크 장비 접근을 통합 관리합니다.
스마트팩토리

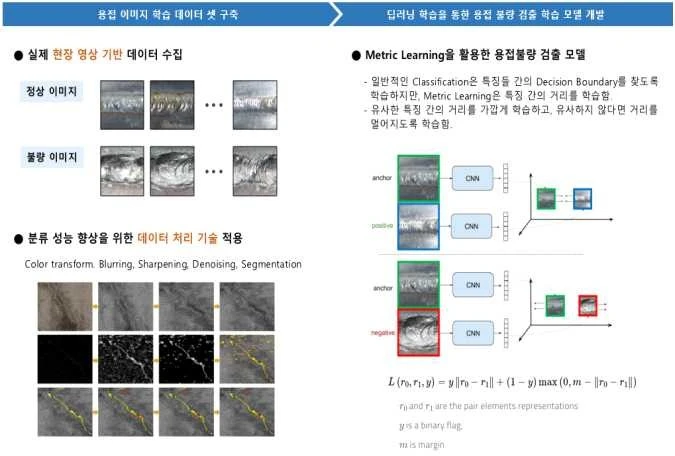

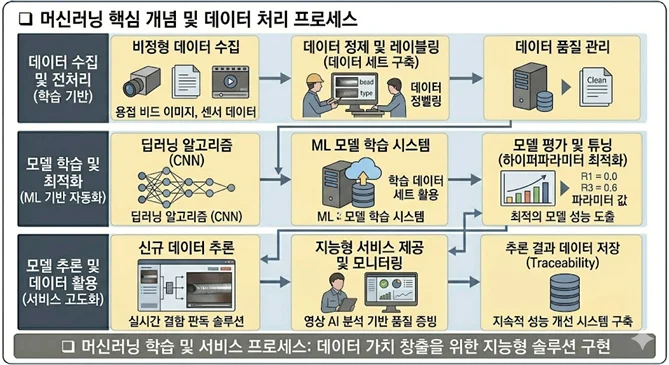

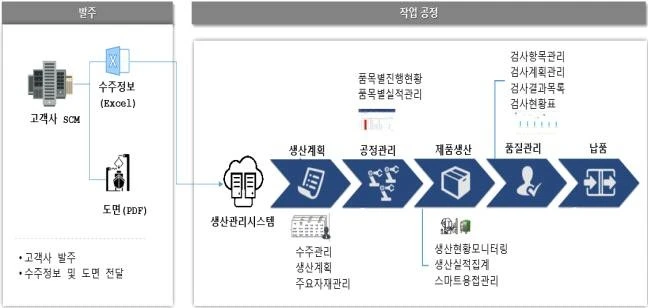

MES, AI 품질검사, 협동로봇으로 제조 현장을 데이터 기반으로 바꿉니다.
적용 산업
위험이 큰 현장, 멈추면 안 되는 설비가 있는 곳에서 검증했습니다.
블록 내부 밀폐구역, 대형 장비와 사람이 섞이는 야드의 안전과 생산을 관리합니다.
랙 출입과 네트워크 기반 서비스를 기록이 남는 방식으로 통제합니다.
수배전반 잠금과 설비 시각 동기화로 운전 안정성을 높입니다.
넓은 현장의 자재와 출입 인력을 실시간으로 파악합니다.
시험차 키와 차량 위치, 공장 내 중장비 동선을 관리합니다.
작업 데이터를 모으고 지게차와 작업자의 충돌을 막습니다.
기술과 경험의 융합, 미래를 위한 변화
유니컨넥트는 고객 중심으로 최고의 솔루션을 제안합니다. 트렌디한 IT 솔루션의 통합 가이드라인으로 고객의 비즈니스 성공을 위한 가치를 탐구하고, 현장의 Needs에 맞는 최적의 솔루션을 제공합니다.
현장을 아는 IoT 회사
직접 만드는 하드웨어

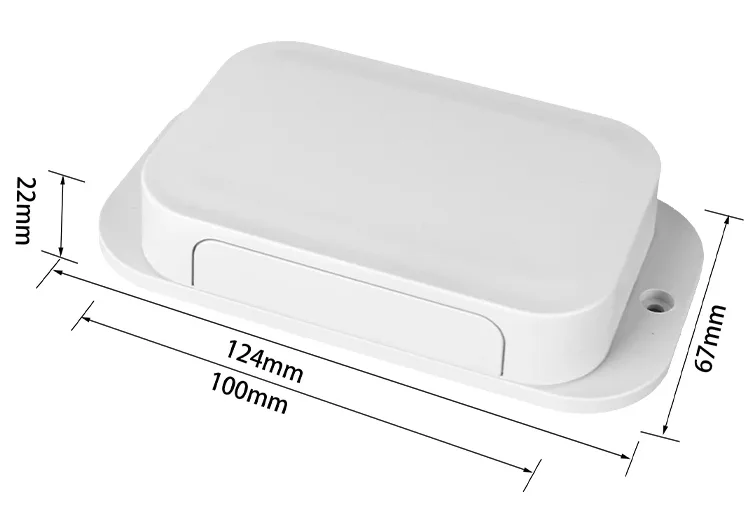

UWB 작업자 태그와 지게차 수신기, 모터 제동 장치, e-Lock 컨트롤러를 자체 개발해 현장 조건에 맞춰 바꿉니다.
관제 소프트웨어
대시보드, 실시간 지도, 이력·통계, 모바일 앱을 직접 개발합니다. 출입통제·ITSM·인사 시스템과도 연동합니다.
조선·발전·데이터센터 경험
조선소 지게차, 발전소 수배전반, 데이터센터 랙처럼 소음과 철 구조물이 많은 현장에서 검증했습니다.
기업연혁

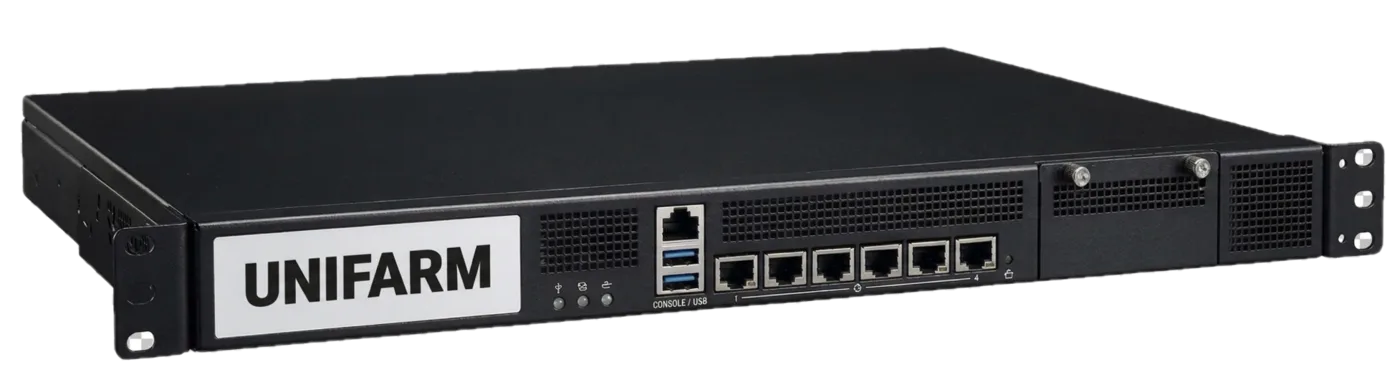

- KEA DHCP 서버 개발 및 출시
- UWB 정밀 위치관리·밀폐구역 안전관리 솔루션 제안

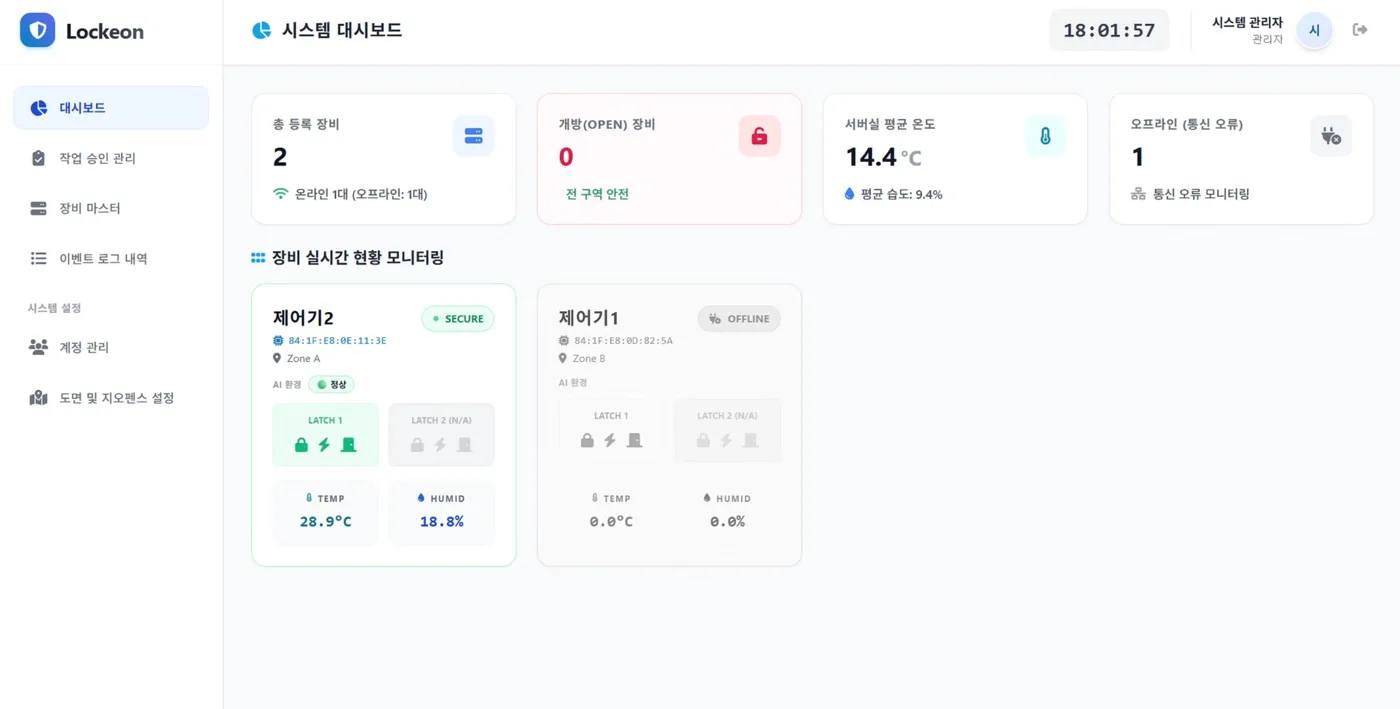

- Smart e-Lock 개발 및 출시

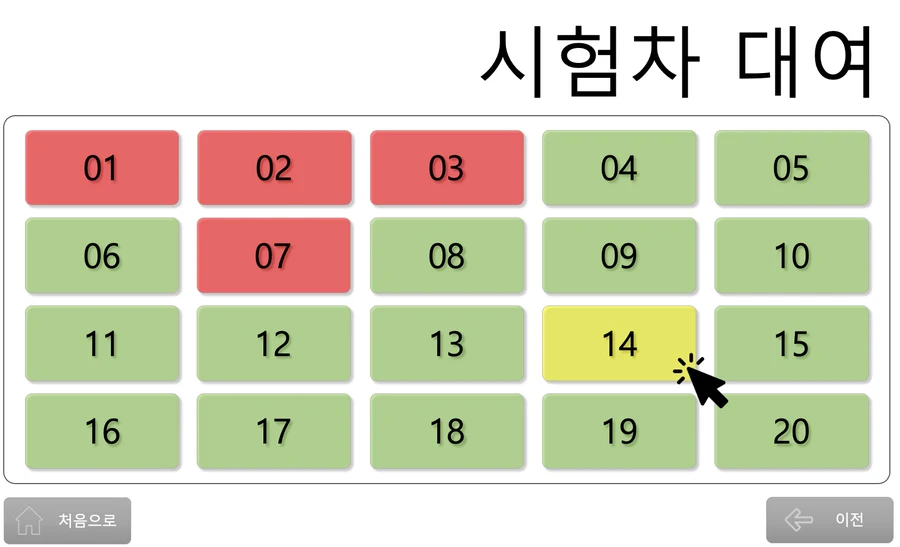

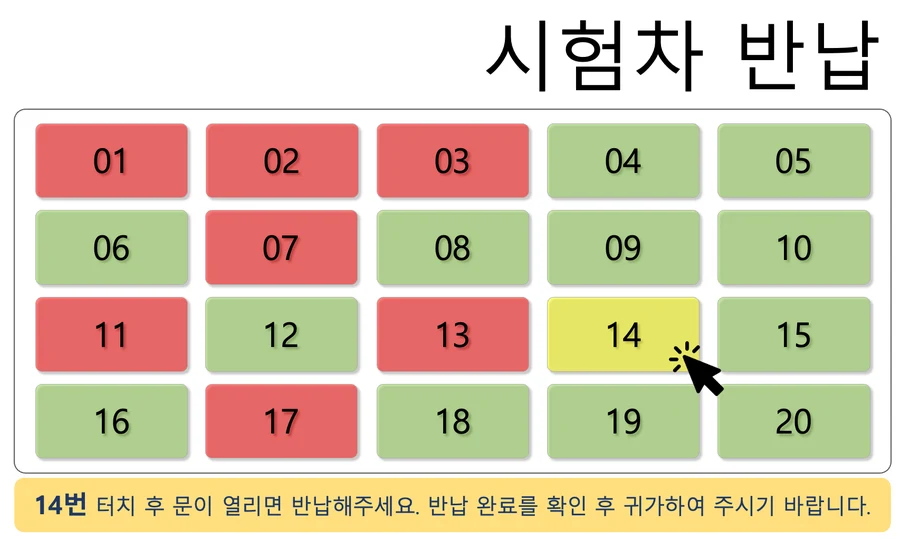

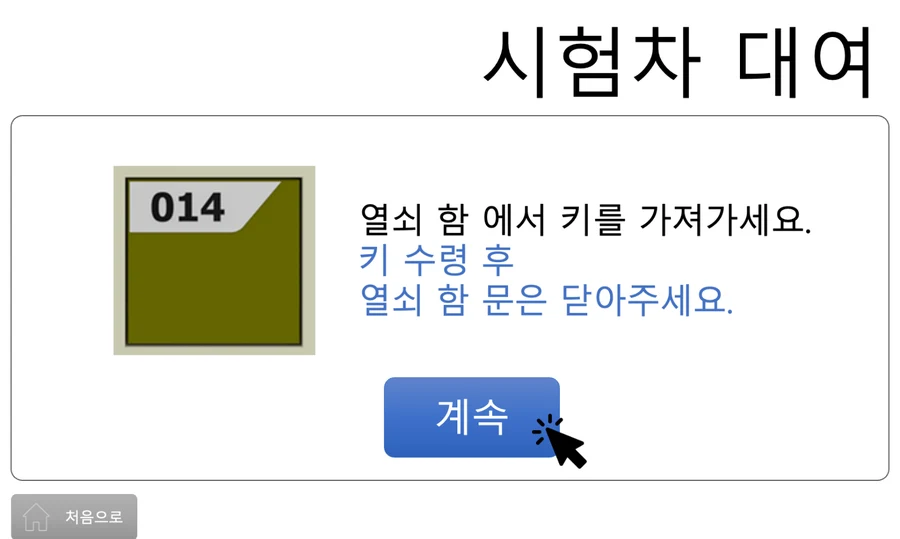

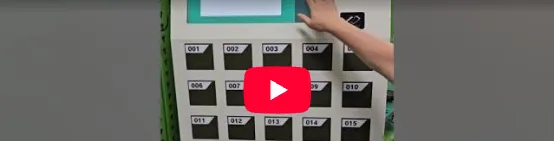

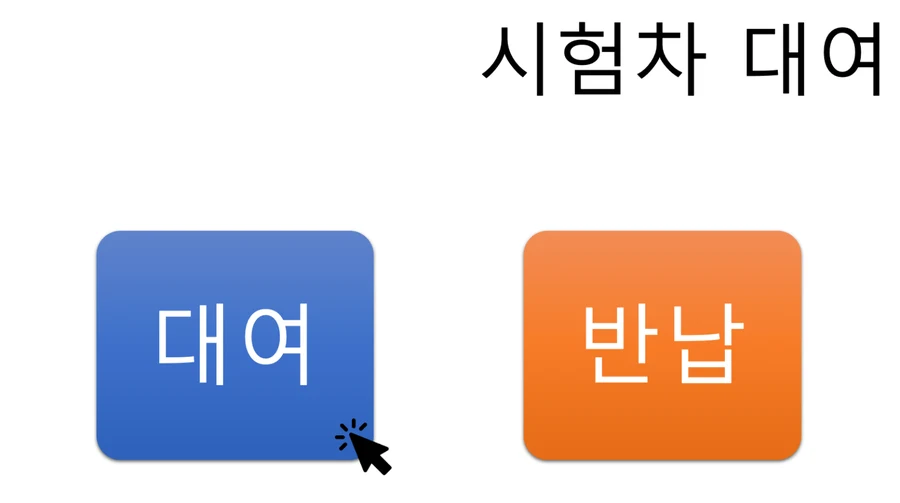

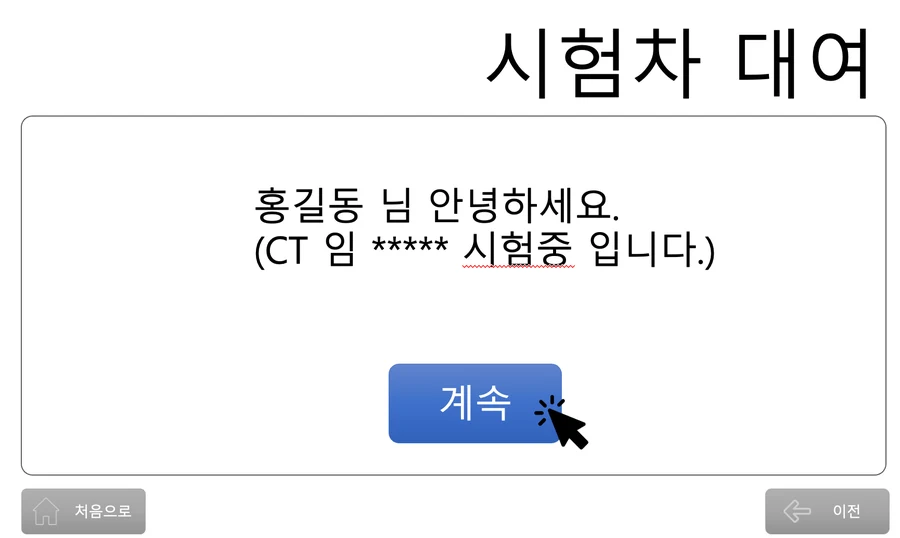

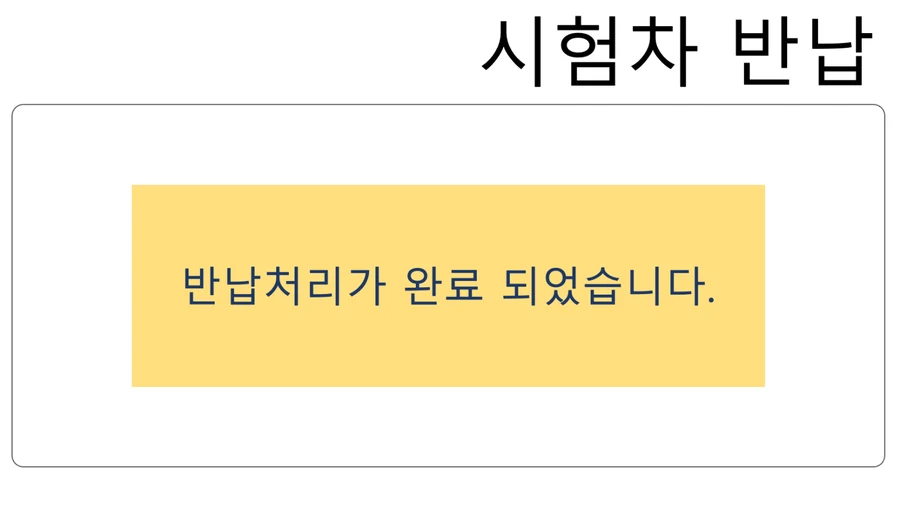

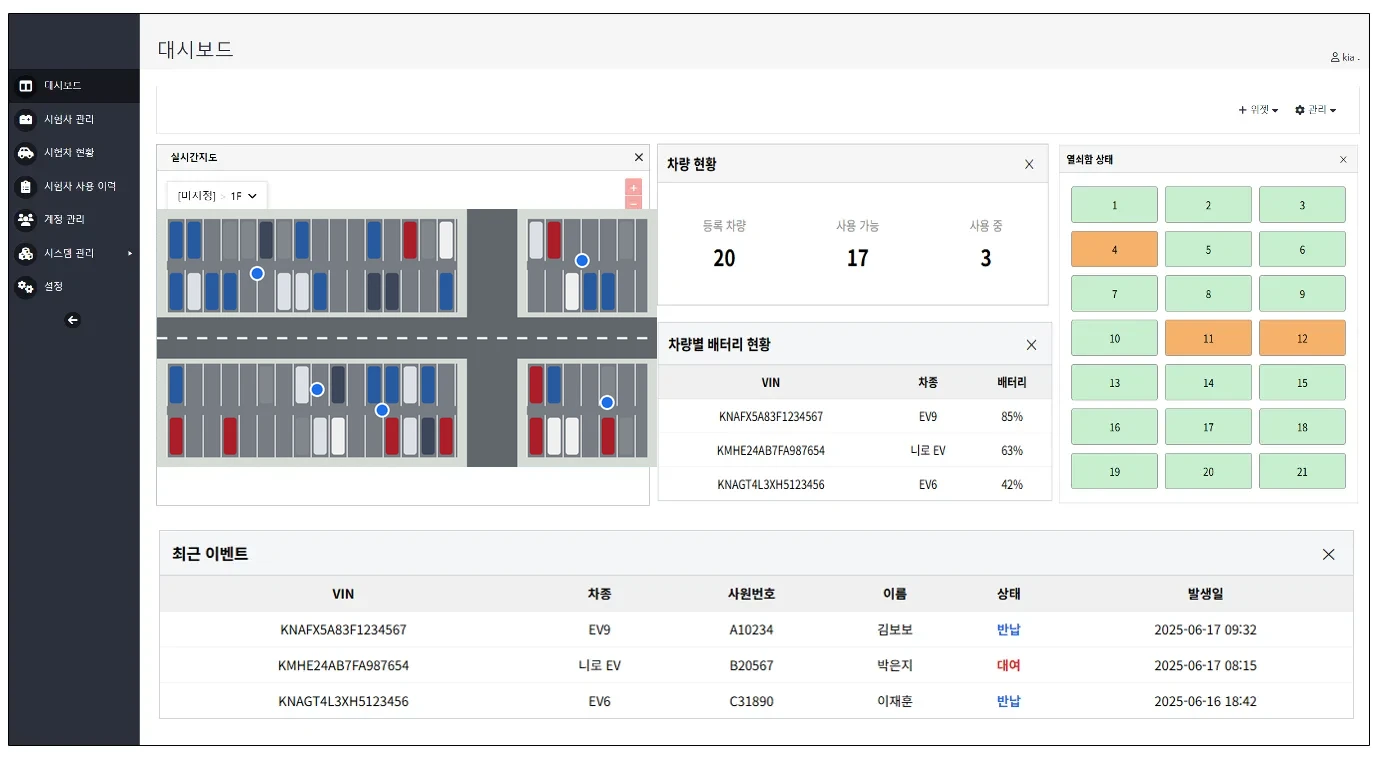

- 차량 키 보관함 키오스크 개발 및 출시

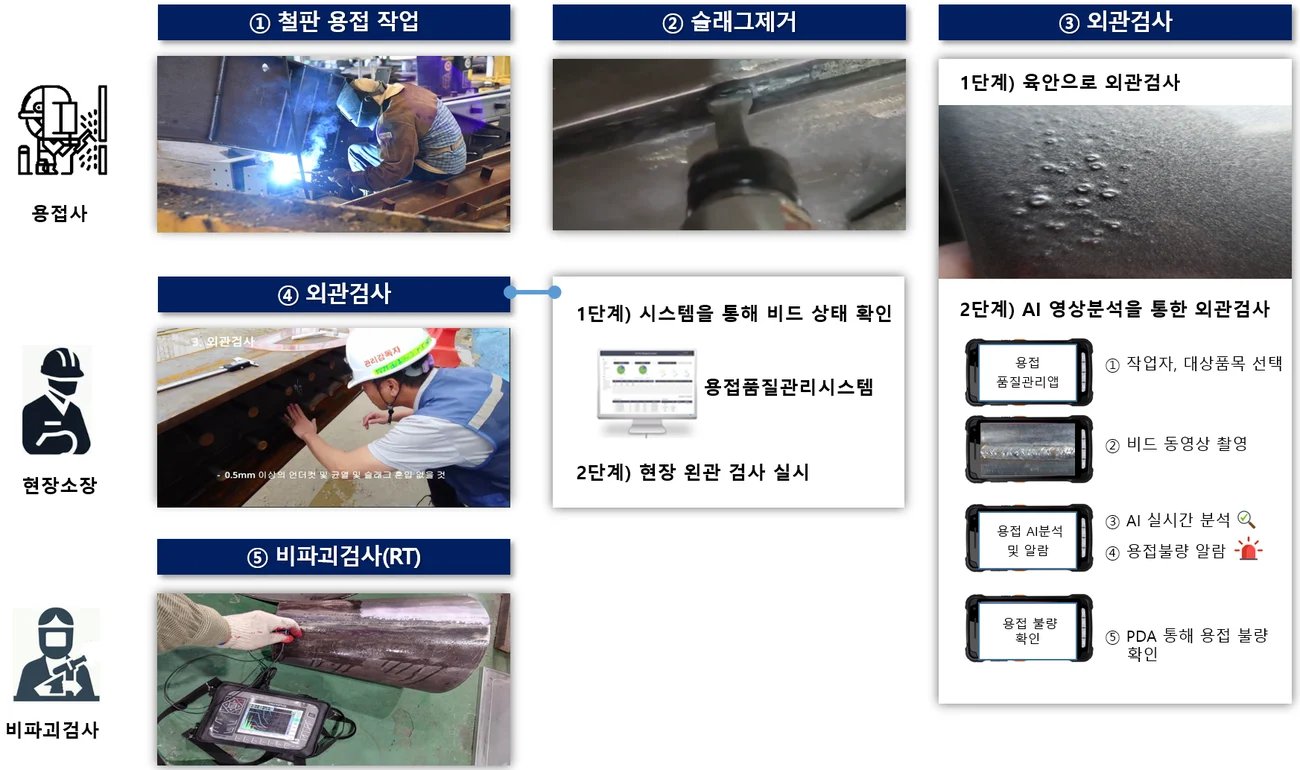

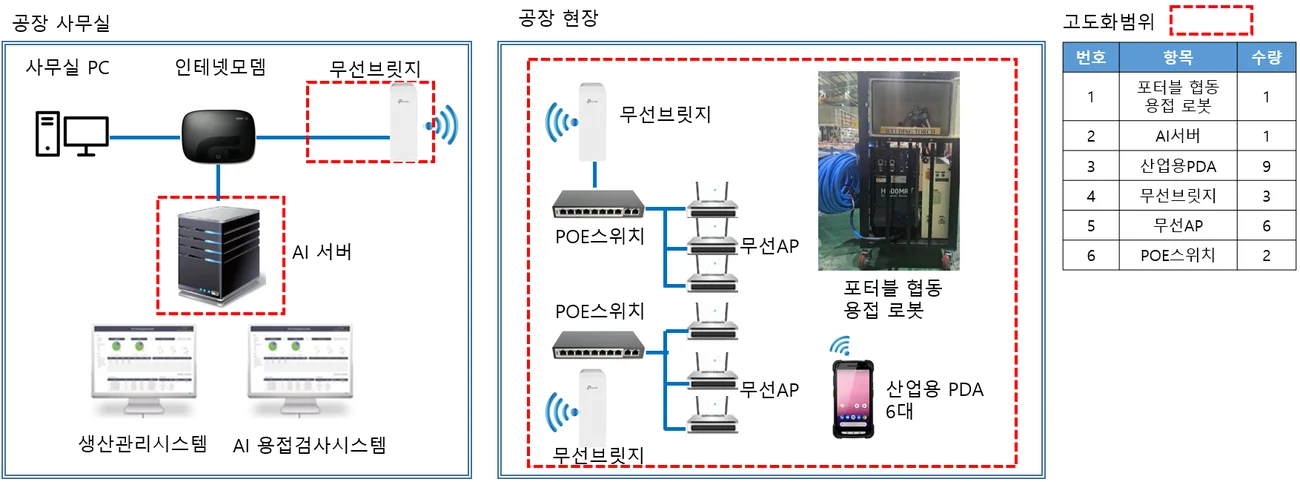

- 대불산단 용접 품질관리 시스템 구축 (스마트 팩토리 사업)
- UWB 기반 지게차 충돌방지 시스템 구축 (안전한 조선소 작업환경 구축지원사업)
- (주)유니컨넥트 법인 전환
- 체리넷 개인사업자 설립
파트너
여러 파트너사와 함께 앞으로 나아가고 있습니다.
지게차·중장비 충돌방지 시스템
UWB로 지게차와 작업자 사이 거리를 측정해 단계별로 경보하고, 작업자가 2m 안으로 들어오면 자체 개발한 모터 제동 장치가 지게차를 멈춥니다.
왜 필요한가
- 조선소 지게차는 넓고 높은 철판을 자주 옮겨 운전자 시야가 좁습니다.
- 상시 반복되는 후진 경보음은 소음이 큰 현장에서 작업자가 무의식적으로 흘려듣게 됩니다.
- 최근 5년간 지게차로 인한 재해자는 5,818명, 사망자는 173명입니다.

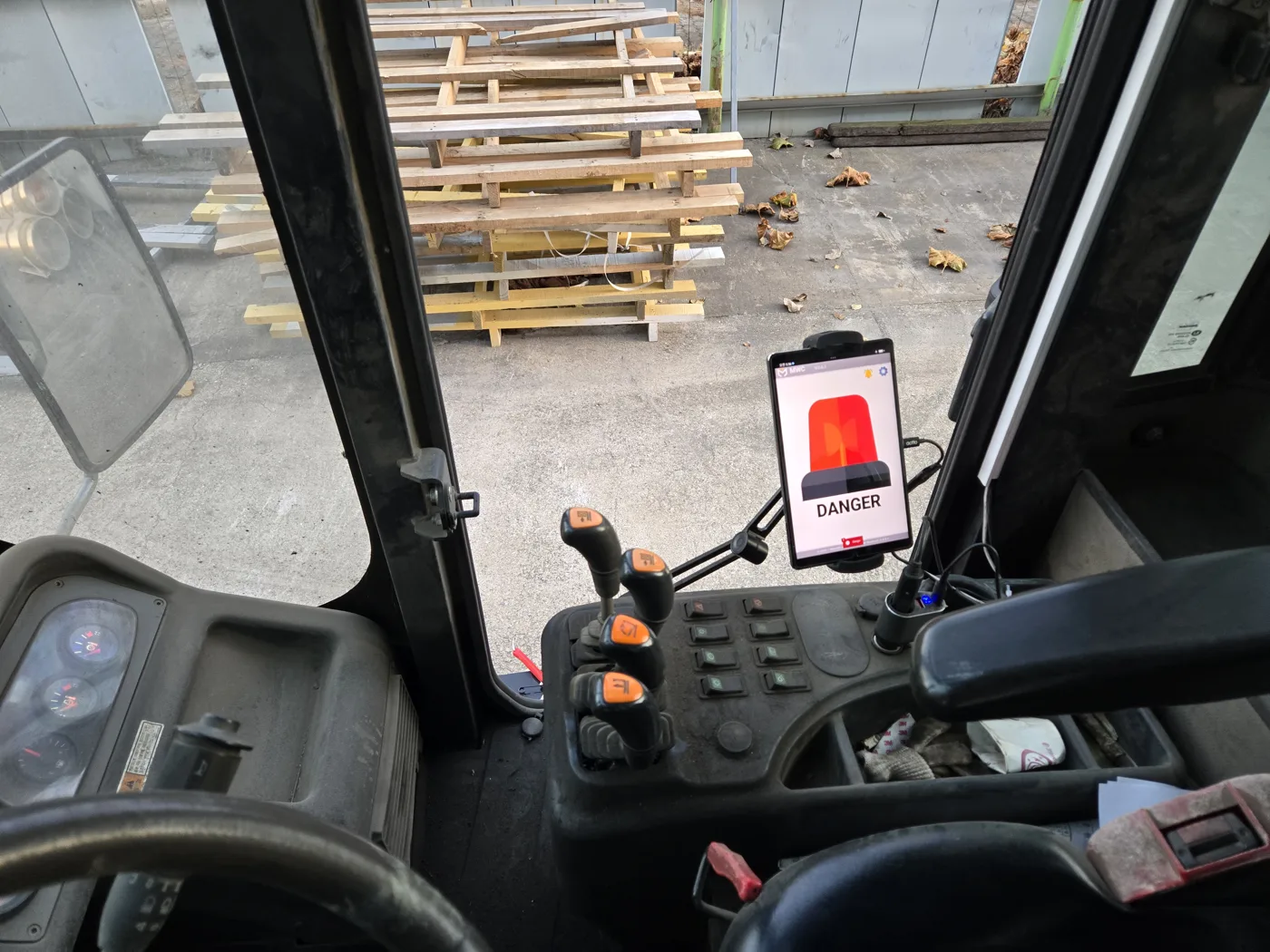

지게차 수신기와 작업자 태그가 서로를 감지하는 양방향 방식이라, 운전자와 작업자 모두 경보를 받습니다. LTE가 끊겨도 감지와 정지는 정상 동작합니다.

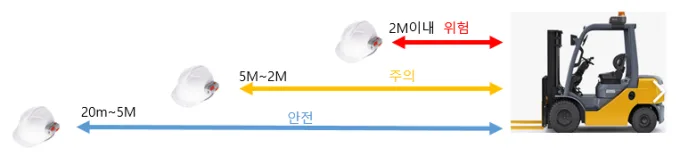

거리별 경보와 제어
구간 거리는 관리 시스템에서 원격으로 바꿀 수 있습니다.
| 구분 | 거리 | 지게차 경광등·경보음 | 작업자 태그 | 지게차 제어 |
|---|---|---|---|---|
| 안전 | 20 – 5 m | 꺼짐 | 없음 | 정상 운행 |
| 주의 | 5 – 2 m | 느린 점멸 · 느린 경보음 | 느린 경보음 · 진동 | 운전자 경고 |
| 위험 | < 2 m | 빠른 점멸 · 빠른 경보음 | 빠른 경보음 · 진동 | 모터 제동 장치로 정지 |

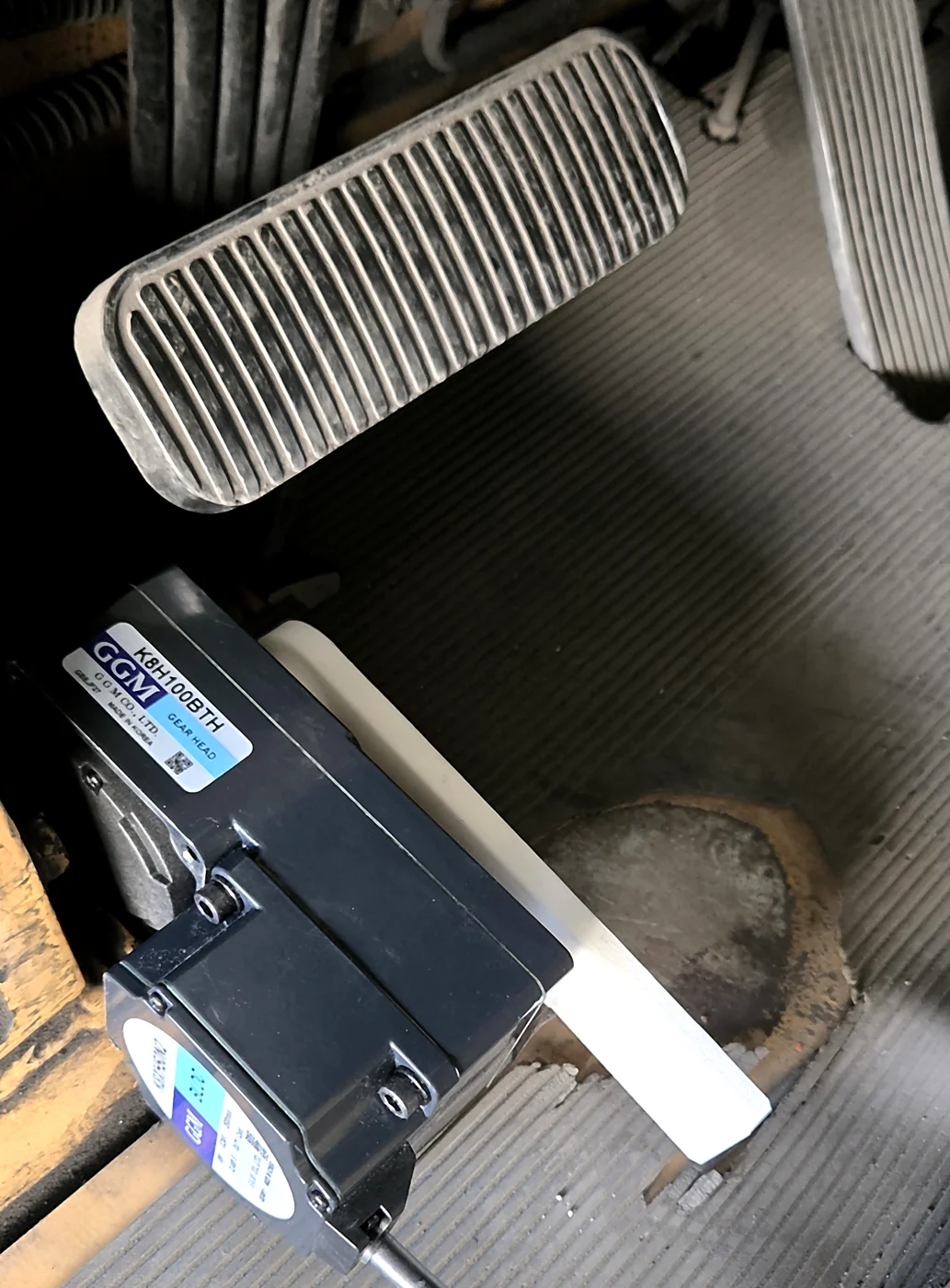

서버 통신 없이 멈추는 모터 제동
지게차 수신기와 작업자 태그가 서로 직접 거리를 재고 판단합니다. 위험 구간이면 브레이크에 장착한 자체 개발 모터 제동 장치가 즉시 제동하고, LTE나 서버 연결이 끊겨도 경보와 정지는 그대로 동작합니다.
- 수신기와 시리얼 통신으로 연동해 위험 판단 즉시 작동합니다.
- 지게차 차량 통신(CAN)을 쓰지 않아 디젤 대형 지게차와 전동 지게차 모두 장착할 수 있습니다.
- 제동 속도를 단계별로 조절해 적재물 낙하 없이 정지합니다.
구성 장비
작업자 UWB 태그
| 측정 방식 | UWB ToF |
| 알람 | 소리 · 진동, SOS 버튼 |
| 배터리 | 1,000mAh · 12h · USB-C |
| 절전 | 가속도 센서 Sleep 모드 |
| 크기 · 무게 | 8×4×2cm · 66g |
| 방수 | IP64 |
| 착용 | 안전모 · 암/허리밴드 |
지게차 UWB 수신기
| 통신 | UWB · LTE · BLE |
| 센서 | GPS · 가속도 · 자이로 |
| 경보 | 2색 경광등 · 87dB |
| 인터페이스 | RS485 · RS232 |
| 전원 | DC 12–48V · PoE |
| 크기 | 25×18×14cm |
| 방수 | IP65 |

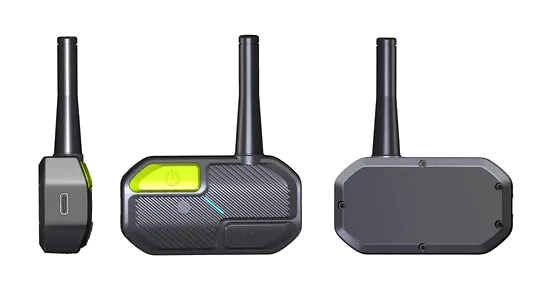

중장비 충돌방지 태그 (AT)
| 감지 대상 | 작업자 · 중장비 |
| 설정 거리 | 1 – 20 m |
| 네트워크 | LTE · PoE (고정형) |
| 위치 | GPS |
| 전원 | 상시 전원 |
| 방수 | IP68 |
| 설치 | 자석 · 케이블 타이 |
중장비끼리 교차로나 사각지대에서 가까워질 때도 양쪽 운전자에게 경보합니다.

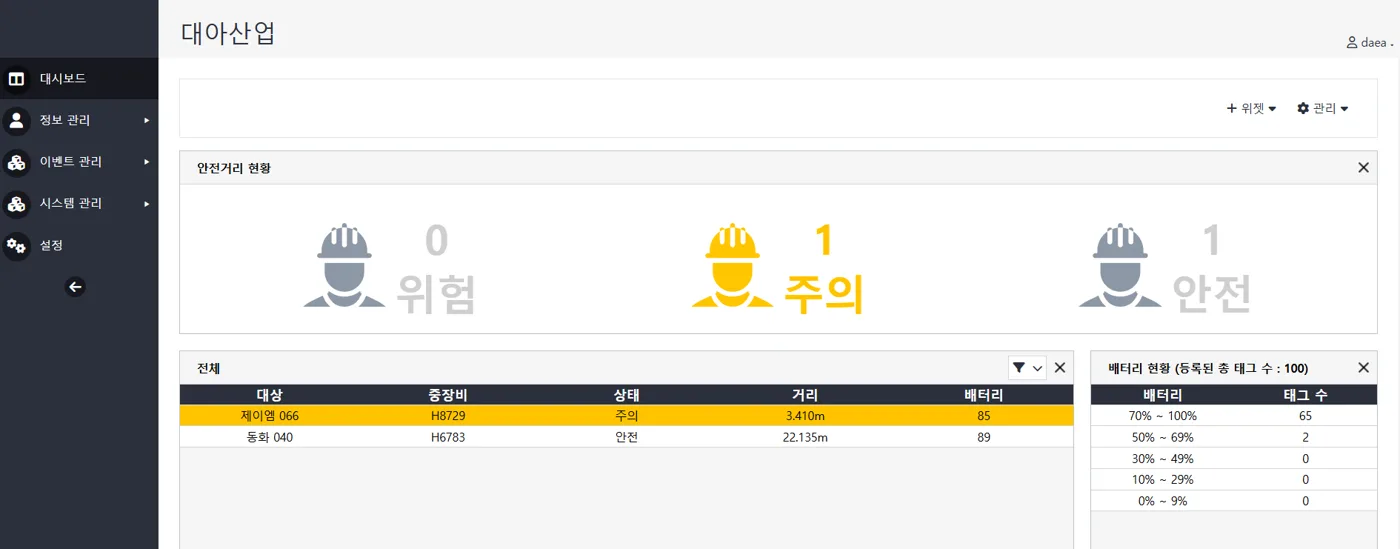

지게차 통합 운영관리
모든 충돌 경보와 운행 정보가 클라우드로 모입니다.
- 실시간 지도에서 지게차와 작업자 태그 위치 확인
- 작업자 충돌 이력, 중장비 간 충돌 이력 조회
- 태그 배터리와 수신기 동작 상태 모니터링
- 지게차별 경보 거리 원격 설정
- 작업자 개인정보를 수집하지 않는 공용 태그 운영

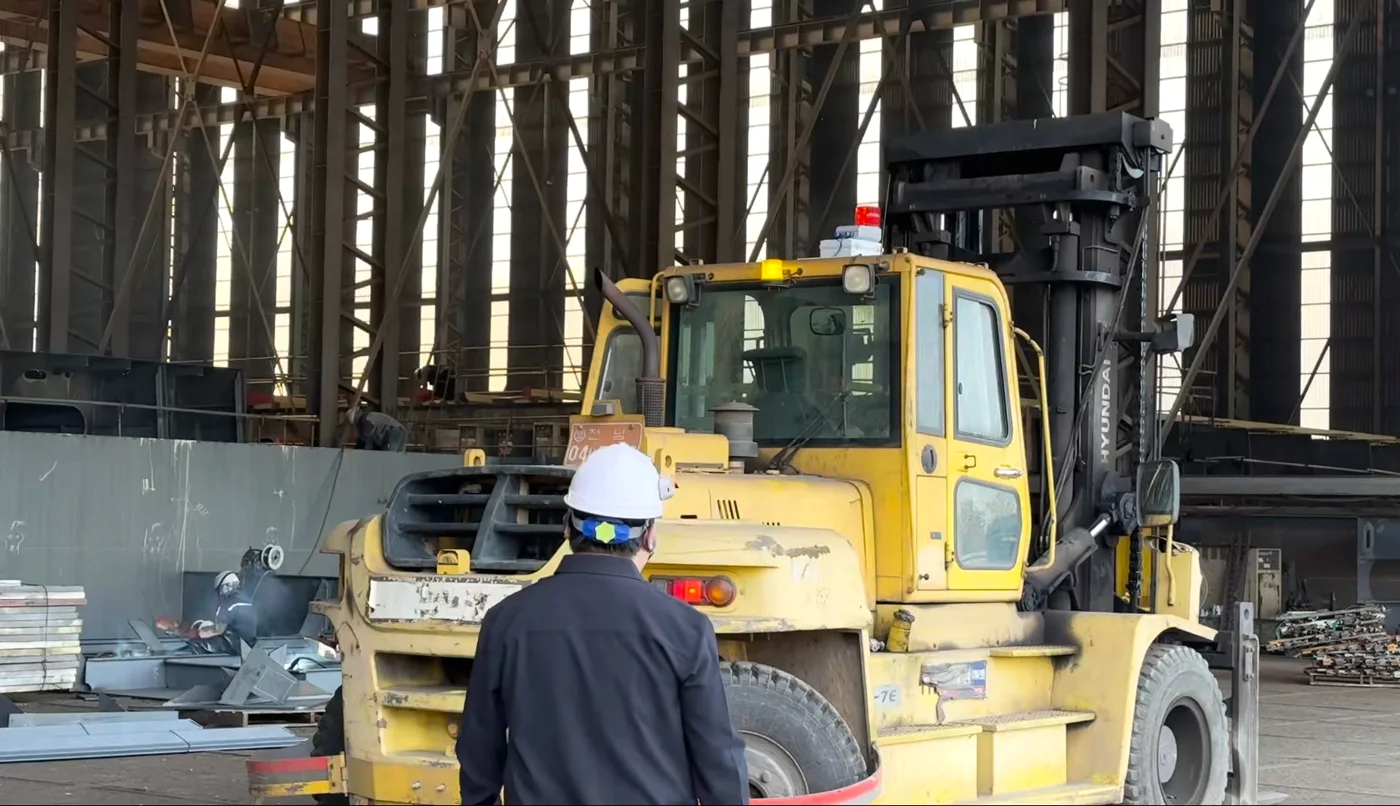

조선소 적용 결과
2024년 안전한 조선소 작업환경 구축지원사업으로 16톤 지게차 2대, 7톤 지게차 1대, 작업자 100명에 적용했습니다.
| 평가 항목 | 목표 | 실적 | 달성률 |
|---|---|---|---|
| UWB 태그 거리 오차 | ≤ ±0.3 m | 0.034 m | 100% |
| 수신기 경보 발생 시간 | ≤ 0.6 s | 0.55 s | 100% |
| 충돌 위험 상황 전파 속도 | ≤ 3 s | 1.63 s | 100% |
| 산업재해 발생 인원 | 0 명 | 0 명 | 100% |
| 안전교육 인원 | 105 명 | 105 명 | 100% |
거리 오차는 한국건설생활환경시험연구원(KCL) 시험 결과입니다 (2m·5m 각 100회).
UWB 정밀 위치관리 시스템
초광대역(UWB) 무선으로 실내외 작업자와 자산의 위치를 10~30cm 오차로 추적합니다. 철 구조물이 많은 공장과 창고에서도 안정적으로 측위합니다.
정밀도, 안전, 효율
정밀도
오차 10~30cm의 센티미터 단위 측위로 사람과 장비 사이 거리, 위험 구역 경계를 정확히 판단합니다.
안전
SOS 버튼과 위험 구역 진입 알림으로 사고 발생 즉시 관리자를 호출하고 정확한 위치로 구조합니다.
효율
태그가 신호를 보내기만 하는 저전력 설계라 충전·교체 같은 유지 업무가 크게 줄어듭니다.
태그는 신호만 보내고, 계산은 앵커가
태그가 주기적으로 UWB 신호(Blink)를 보내면 주변 앵커들이 각자 받은 시각(t1~t4)을 기록합니다. 서버는 앵커 사이의 수신 시간 차이로 태그 위치를 계산합니다.
- 태그가 수신 동작을 하지 않아 전력 소모가 매우 적습니다.
- 태그 수에 제한이 적어 수천 개를 동시에 추적합니다.
- 나노초 단위 앵커 시간 동기화가 정확도를 결정합니다.
태그에서 관제 화면까지
현장에서 발생한 신호는 밀리초 단위로 관제 대시보드에 반영됩니다.
발신 · Personal Tag
태그가 UWB 신호를 주기적으로 송출
수신 · Anchor
복수의 앵커가 같은 신호를 각자 수신
동기화 · TimeSync
게이트웨이가 앵커 시간을 나노초 단위로 맞추고 데이터 취합
분석 · Server
TDoA 위치 계산 후 지도, 경보, 이력에 반영
자체 개발 하드웨어
현장 특성에 맞게 설계한 세 장치가 함께 동작합니다.

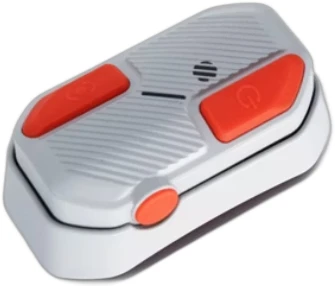

Personal Tag (PT)
| 배터리 | 1,000mAh Li-Po · 3.7V |
| 사용 시간 | 측위 30일 · 자산관리 6개월~1년 |
| 충전 | USB-C · DC 5V |
| 알림 | SOS 버튼 · LED 상태 표시 |
| 착용 | 안전모 · 벨트 · 목걸이 |
| 크기 · 무게 | 7.5×4.5×2.2cm · 66g |
| 방진 · 방수 | IP64 |
Wireless Anchor
| 커버리지 | 반경 50m (개방 공간) |
| 주파수 | UWB 3.1~10.6GHz |
| 간섭 | Wi-Fi · Bluetooth 간섭에 강함 |
| 안테나 | 고감도 안테나 |
| 전원 · 배선 | PoE (전원·데이터 한 선) |
| 설치 | 벽면 · 천장 |
TimeSync Gateway
| 동기화 | 앵커 간 ns 단위 시간 동기화 |
| 역할 | 앵커 데이터 취합 · 서버 전송 |
| 연결 | 앵커와 PoE 연결 |
| 구성 | 고가용성(HA) 지원 |
태그 사용 기간 늘리기
Sleep 모드
가속도 센서로 움직임이 없을 때는 UWB 신호를 보내지 않습니다. 1,000mAh 기준, 움직임 빈도에 따라 최소 6개월 이상 사용할 수 있습니다. 30일은 1초에 2번씩 계속 송출하는 Active 상태 기준입니다.
대용량 배터리 케이스
18650·21700 원통형 셀을 넣은 방수·방진 케이스를 별도 제작해 용량을 2~3배 늘립니다. 배터리는 4~5년 안에 교체를 권장합니다.
BLE와 UWB, 어떤 걸 쓸까
| 항목 | BLE | UWB |
|---|---|---|
| 측위 오차 | 약 3 m 이내 | 10 – 30 cm |
| 판별 단위 | 구역(존) | 좌표 · 거리 |
| 태그 배터리 | 코인전지 1~3년 | 충전식 30일~1년 |
| 적합한 용도 | 자재·자산 구역 관리, 출입 기록 | 충돌방지, 위험구역 경계, 정밀 동선 |
한 현장에서 두 방식을 섞어 쓸 수 있도록 UWB·BLE 겸용 태그도 제공합니다.
적용 분야
산업 현장
작업자 출입과 위험 구역 진입을 실시간 통제하고, 사고 시 정확한 위치로 골든타임 안에 구조합니다.

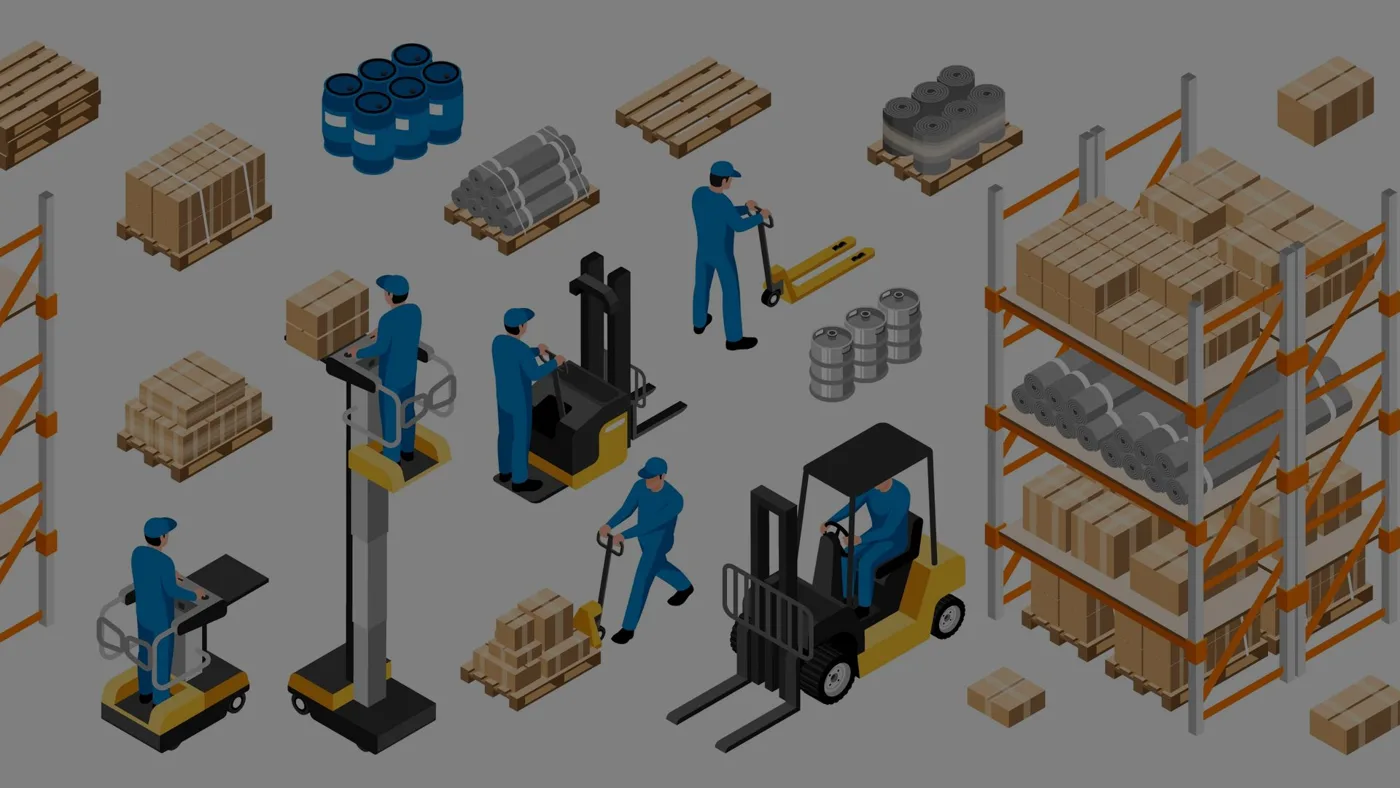

물류 · 창고
지게차 동선을 분석해 적재 효율을 높이고 차량 간 충돌 위험을 미리 경보합니다. 충돌방지 시스템 보기
데이터센터
고가 장비 반출입과 인가 인원 동선을 추적하고, 랙 잠금장치와 연동해 물리 보안을 강화합니다. Smart e-Lock 보기
기대 효과
운영 효율
긴 배터리 수명으로 잦은 충전 업무가 사라져 관리자가 핵심 업무에 집중합니다.
인건비 절감
출입 기록과 위치 관제가 자동화되어 별도 감시 인력을 줄이고, 근태·작업 이력을 정확히 남깁니다.
안전사고 예방
고정밀 위치로 위험 상황을 즉시 감지하고, SOS 호출은 바로 관리자에게 전달됩니다.
BLE 자산·자재 위치관리 시스템
자재와 장비에 BLE 태그를 붙이고 구역별 스캐너로 신호를 모아 어느 구역에 있는지 자동으로 기록합니다. 넓은 공장과 야적장에서 자재를 찾는 시간을 줄입니다.
신호 세기로 위치와 구역을 판별
여러 스캐너가 받은 RSSI 신호 세기 차이로 위치를 계산하고(오차 3m 이내), 보정 알고리즘으로 불안정한 신호를 걸러냅니다.
| 판별 엔진 | 역할 |
|---|---|
| 존 판별 | 계산된 좌표가 지도에 설정한 구역 안인지 판별 |
| 임계값 필터 | 구역 내 신호가 기준값 이상인지 확인해 오인식 제거 |
| 체류 판별 | Enter · Stay · Leave 시간으로 진입과 진출 확정 |
입고부터 공정 투입까지
대형 엔진 부품처럼 무겁고 자주 옮겨지는 자재를 예로 든 흐름입니다.
입고 · 태그 부착
태그 ID와 자재번호(ERP) 매핑, 입고 구역 자동 등록
적치 · 보관
구역 스캐너가 자동 인식, 장기 체류 자재 알림
이동 · 불출
구역 진입·진출 기록, 미승인 구역 이동 알림
공정 투입
라인 도착 확인, 투입 후 태그 회수·재사용
이력 · 통계
자재별 이동 이력, 구역별 체류 시간, 엑셀 리포트
스캐너와 태그

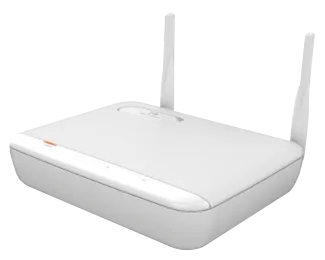

BLE 스캐너 C1200
| 안테나 | 12 포트 |
| CPU · RAM | ARM Cortex-A7 · 1GB |
| 전원 | PoE / 12V |
| 이더넷 | 10/100/1000M |
| 필터링 | 신호 레벨 · OUI |

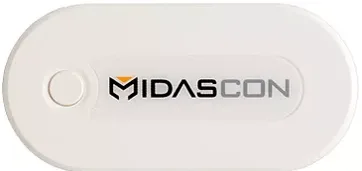

센서 비콘 MIDASCON
| 센서 | 가속도 · 온습도 · 비상버튼 |
| 배터리 | CR2450 · 최대 2년 |
| 크기 · 무게 | 32×66×7.9mm · 18g |
| 동작 온도 | -20 ~ 60℃ |
| 인증 | KC |
UWB·BLE 겸용 태그
| 통신 | UWB + BLE |
| 배터리 | 1,000mAh · 1~3년 |
| 부가 기능 | SOS 버튼 · LED |
| 크기 · 무게 | 75×45×22mm · 66g |
| 방수 | IP64 |
관리 시스템 기능
실시간 위치 · 대시보드
자산과 인원의 현재 구역, 최종 수신 시각, 통계를 한 화면에서 확인합니다.
이벤트 알람
비인가 구역 출입, 무단 이동, SOS 호출을 즉시 알립니다.
장비 상태
태그 배터리 잔량과 스캐너 Heartbeat를 상시 점검합니다.
시스템 연동
MES·ERP, 출입통제, CCTV, SMS, 스피드게이트와 연동합니다.
밀폐구역 작업자 안전관리
무선 신호가 막히는 탱크, 이중저, 맨홀 안에서도 작업자의 위치와 가스 농도, 생체 신호를 LoRa 중계로 상황실까지 전달합니다.
밀폐구역이 위험한 이유
선박 탱크와 이중저, 플랜트 저장탱크, 맨홀, 지하 저수조처럼 환기가 어렵고 출입구가 좁은 곳이 대상입니다.
산소결핍 · 유해가스
환기가 어려운 공간에서 용접·도장 가스나 부패 가스로 질식·중독 위험이 큽니다.
위치 파악 불가
철판 구조물과 콘크리트가 GPS와 무선 신호를 막아 작업자가 어디 있는지 알기 어렵습니다.
출입 관리의 한계
수기 출입대장으로는 실시간 진입·잔류 인원을 정확히 알 수 없습니다.
비상 대응 지연
사고 인지와 구조 위치 확인이 늦어 골든타임을 놓칠 수 있습니다.
적정공기 기준을 상시 감시
산업안전보건기준에 관한 규칙이 정한 밀폐공간 적정공기 기준입니다. 휴대용 4종 가스감지기가 작업 중 계속 측정해 기준을 벗어나면 즉시 경보합니다.
| 가스 | 적정 범위 |
|---|---|
| 산소 (O₂) | 18 % 이상 23.5 % 미만 |
| 일산화탄소 (CO) | 30 ppm 미만 |
| 황화수소 (H₂S) | 10 ppm 미만 |
| 탄산가스 (CO₂) | 1.5 % 미만 |
가연성 가스(CH₄)도 함께 측정하며, 측정값은 작업자 위치와 함께 관제 화면에 표시됩니다.
LoRa 다단 중계로 밖까지 전달
구획마다 붙인 BLE 스캐너가 작업자 태그 신호를 받고, LoRa 중계기가 홉을 이어 외부 LTE 게이트웨이로 넘깁니다. 내부에 Wi-Fi나 유선 네트워크를 새로 깔 필요가 없습니다.
철 구조물에 강한 저주파
LoRa는 서브기가헤르츠 대역을 써서 2.4GHz Wi-Fi·BLE보다 격벽과 철문을 잘 통과합니다.
저전력 장거리
위치와 상태처럼 작은 데이터를 멀리 보내는 데 맞춰져 있어, 배터리만으로 수개월 동작합니다.
다단 릴레이
중계기끼리 홉을 이어 거리를 늘립니다. 음영 구간이 생기면 중계기 한 대를 더 붙이면 됩니다.
양방향 제어
상황실에서 현장 경광등을 켜고 대피 신호를 보내는 등 현장 장비를 원격으로 제어합니다.
| 구간 | 1홉 통신거리 (설계 참고값) |
|---|---|
| 밀폐구역 (격벽·철문 통과) | 약 30 – 50 m |
| 내부 개방 공간 (통로·대형 블록) | 약 100 m |
| 상갑판 · 옥외 (가시거리) | 최대 약 1 km |
통신거리는 격벽·철문 수와 설치 위치에 따라 달라지므로 현장 RF 측정 후 중계기 배치를 확정합니다.
시스템 구성
모든 인프라는 배터리로도 동작하도록 설계해 정전이나 재난 상황에서도 위치 관제가 끊기지 않습니다.
| 장비 | 역할 | 전원 · 특징 |
|---|---|---|
| 작업자 태그 | 스마트워치 또는 헬멧 태그. 위치와 심박·피부온도·활동량 송신 | SOS 버튼 즉시 호출 |
| BLE 무선 스캐너 | 구획별 태그 신호 수신, LoRa로 전송, 경광등 대피 신호 | 네오디움 자석 부착 · 배터리 3개월 |
| 유선 BLE 스캐너 | 고정 구역 신호 수집 | 지향성 안테나로 교체 가능 |
| LoRa 중계기 | 4채널, 중계기 간 릴레이, 양방향 통신 | 정전 시 3일~1주일 동작 |
| BLE 게이트웨이 | 스캐너 시리얼 신호를 TCP/IP로 변환, 신호 필터링 | 유선 스캐너 관리 |
| LTE 게이트웨이 | 중계 데이터 취합 후 관제 서버로 전송 | 상전 + 보조 전원 |

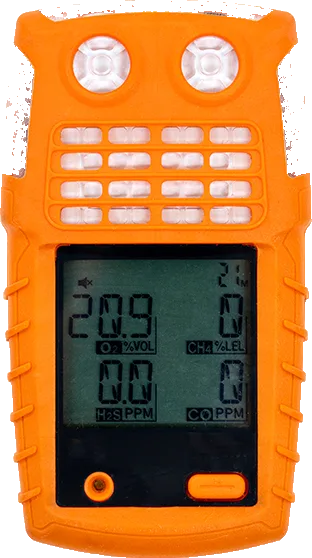

| 4종 가스감지기 | O₂ · CO · H₂S · CH₄ 측정, 이상 시 자동 알림 | BLE 내장 · 무충전 2년 |
| IoT 경광등 | 위험 구역 경고, 대피 신호 현장 전파 | LoRa 원격 제어 |
| 안전관리 소프트웨어 | 도면 위 위치, 지오펜스, 최종 위치·동선 추적 | Watch 안전 앱 연동 |
주요 기능
출입 · 잔류 인원
구획별 진입·퇴출을 자동 기록하고 지금 안에 남은 인원을 실시간 집계합니다.
실시간 위치
도면 위에 작업자 위치를 표시하고 구획별 체류 시간을 보여줍니다.
위험 감지 · 경보
가스 농도 이상, 생체 신호 이상, 일정 시간 무동작이면 상황실과 현장에 동시에 경보합니다.
비상 대응 · 대피
SOS 위치를 바로 확인하고 경광등·메시지로 대피를 전파하며, 마지막 위치로 구조를 돕습니다.
이력 · 리포트
작업자별 출입·위치·경보 이력을 저장해 안전 점검과 감사에 활용합니다.
관제 화면 예시
도면 기반으로 구획별 인원, 위험 상태, 경보를 한 화면에서 봅니다.
| 시각 | 구획 | 이벤트 | 상태 |
|---|---|---|---|
| 14:32 | 구획 07 | 무동작 감지 · 작업자 김OO | 위험 |
| 14:28 | 구획 03 | CO 농도 주의 | 주의 |
| 14:15 | 구획 10 | 장시간 체류 · 2시간 경과 | 주의 |
| 14:02 | 구획 05 | 퇴출 완료 · 잔류 0명 | 정상 |
화면 구성 예시이며, 실제 화면은 현장 요구사항에 맞게 구성합니다.
단계별 안전관리
작업 전
- 밀폐공간 작업 허가 확인
- 산소·유해가스 사전 측정
- 태그 지급, 진입 구획 지정
작업 중
- 구획별 위치·인원 표시
- 가스·생체 정보 상시 감시
- 장시간 체류·무동작 감지
비상 시
- SOS·위험 감지 즉시 경보
- 경광등·메시지로 대피 전파
- 대피 완료 인원 확인
작업 후
- 잔류 인원 0명 확인
- 태그 반납·충전
- 작업 리포트 자동 생성
기대 효과
골든타임 확보
사고 시 작업자 위치를 바로 확인해 구조 시간을 줄입니다.
출입 관리 자동화
수기 출입대장 대신 진입·잔류 인원을 실시간으로 정확히 파악합니다.
선제적 위험 대응
가스 농도와 생체 정보로 이상 징후를 사고 전에 경보합니다.
안전관리 체계 고도화
작업 이력을 데이터로 남겨 점검·감사 대응과 개선에 활용합니다.

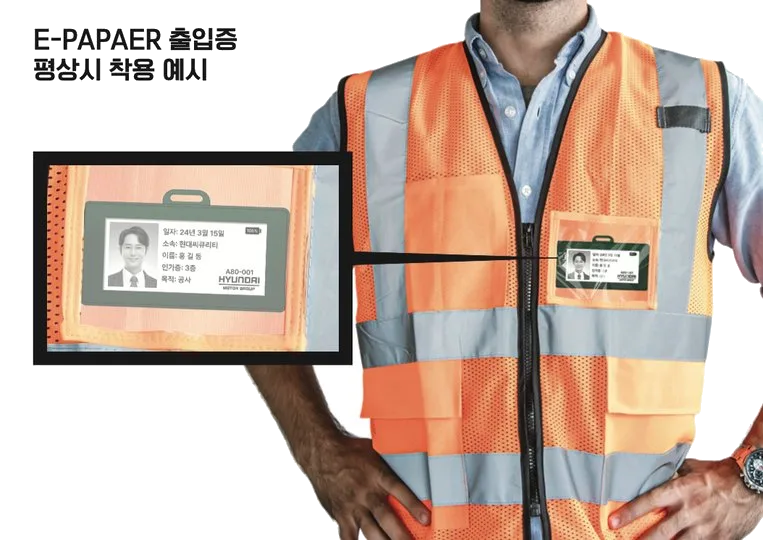

e-Paper 출입증 관리 시스템
방문자와 공사인력에게 다시 쓸 수 있는 전자종이 출입증을 발급하고, 출입 인증부터 실시간 위치, 비상 호출까지 관리합니다. 키오스크에서 무인으로 발급하고, 반납하면 화면을 지워 다시 씁니다.
종이처럼 보이고, 전기는 거의 쓰지 않습니다
e-Paper는 전기 신호로 잉크 입자를 움직여 글자와 사진을 표시합니다. 화면을 바꿀 때만 전력을 쓰기 때문에 한 번 표시한 출입증 정보는 배터리 없이도 그대로 남습니다.
- LCD 대비 약 1/100 수준의 전력 소모
- 빛을 반사해 보여주는 방식이라 햇빛 아래와 야외에서도 선명
- 어느 각도에서 봐도 잘 보이는 넓은 시야각, 눈의 피로가 적음

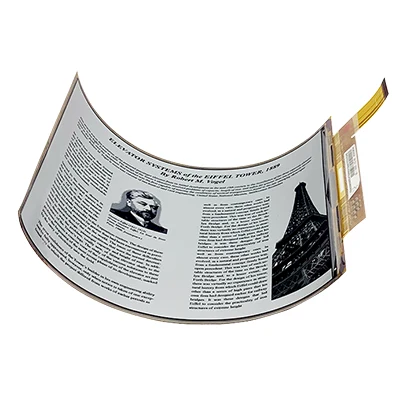

- 얇고 가벼우며 휘어져도 깨지지 않는 플렉서블 소재
출입증 하나로 다섯 가지를 해결합니다
자동 발급
방문 신청 정보로 키오스크나 리셉션에서 출입증을 바로 발급합니다. 수기 대장과 플라스틱 카드 제작이 필요 없습니다.
출입 통제
NFC·RFID로 스피드게이트와 출입문을 통과합니다. 기존 출입카드와 전자식권을 함께 대체할 수 있습니다.
본인 식별
얼굴 사진, 이름, 소속, 방문 목적을 화면에 표시해 다른 사람의 출입증을 쓰거나 따라 들어가는 것을 막습니다.
실시간 위치와 안전
BLE 신호로 층별·구역별 위치를 파악하고, SOS 호출과 낙상 감지로 위급 상황에 바로 대응합니다.
재사용과 비용 절감
반납하면 화면을 초기화해 다시 씁니다. 카드와 종이 출입증 폐기가 줄어 ESG 경영에도 도움이 됩니다.

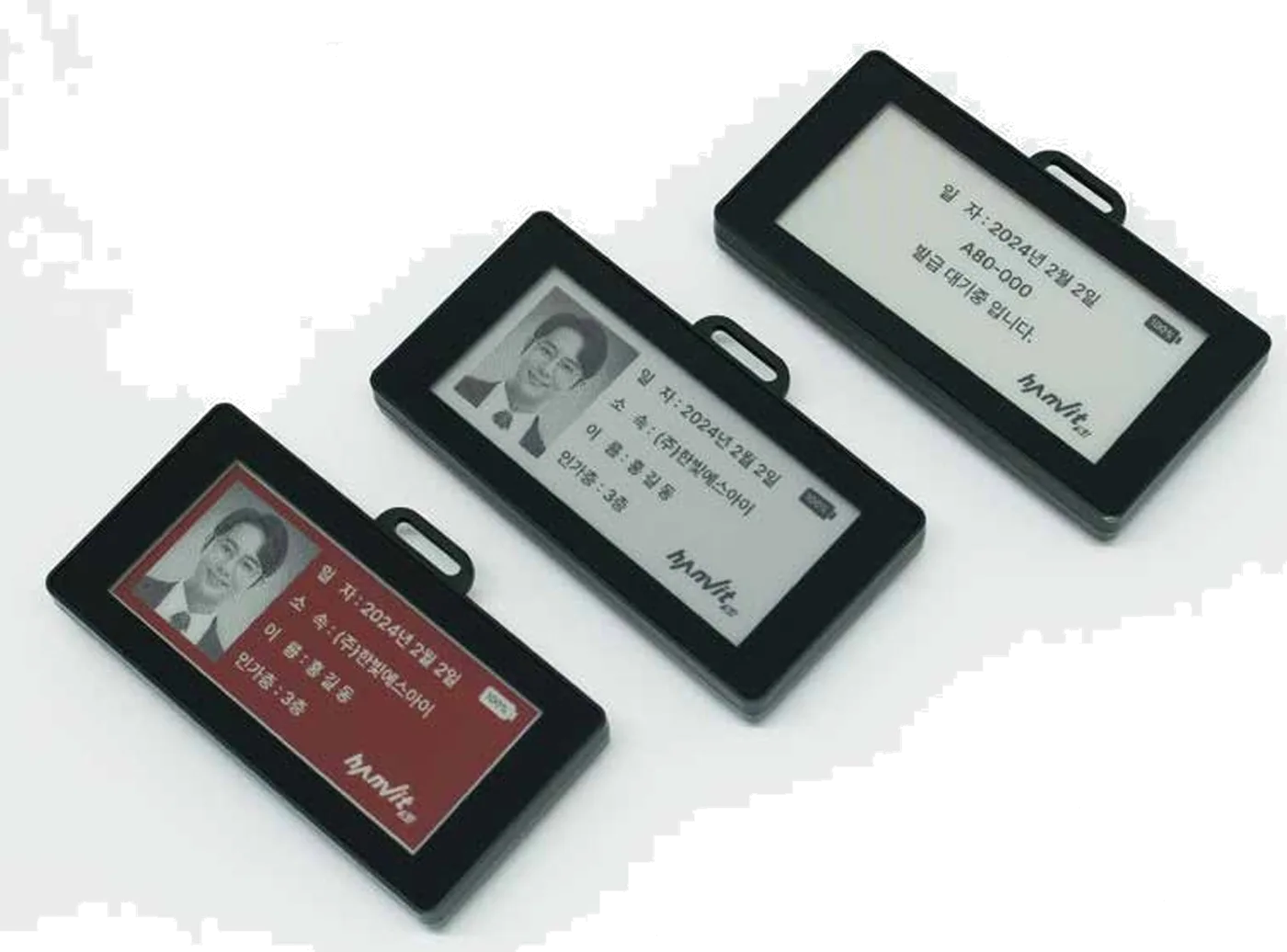

상황에 따라 바뀌는 출입증 화면

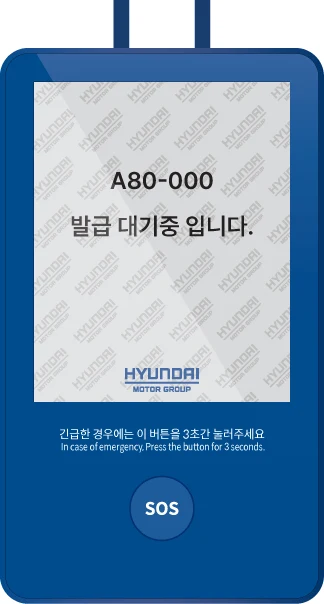

발급 대기
회사 로고와 기본 안내만 표시된 상태로 보관합니다.

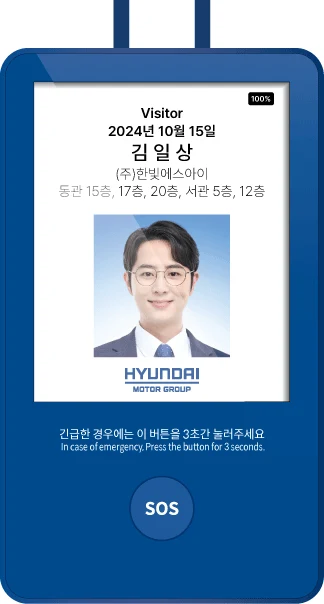

발급 후
사진, 이름, 소속, 방문 목적, 출입 가능 구역과 기간을 표시합니다.

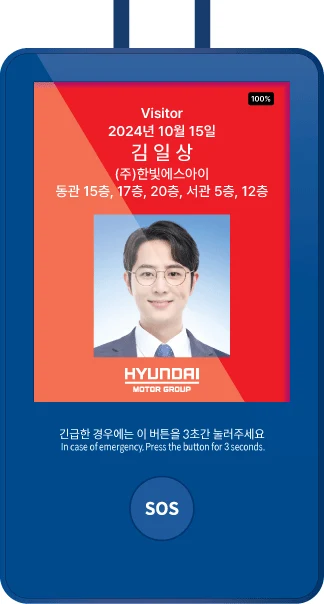

비인가 구역 · SOS
허가되지 않은 구역에 들어가거나 SOS를 누르면 화면이 빨간색으로 바뀌어 주변에서도 바로 알아봅니다.
방문 신청부터 반납까지
방문 예약 · 승인
온라인으로 방문을 신청하고 담당자가 승인합니다.
본인 확인
예약 정보와 신분증을 확인하고 보안 서약서와 개인정보 동의서를 작성합니다.
사진 촬영 · 발급
키오스크에서 사진을 찍으면 신원 정보가 e-Paper에 표시됩니다.
태깅 · 활성화
출입증을 태깅하면 활성화되어 스피드게이트를 통과할 수 있습니다.
업무 중
실시간 위치를 관리하고, 비인가 구역 진입이나 SOS 때 화면 전환과 문자로 알립니다.
반납
키오스크나 리셉션에서 반납 태깅을 하면 화면이 초기화되어 다시 씁니다.

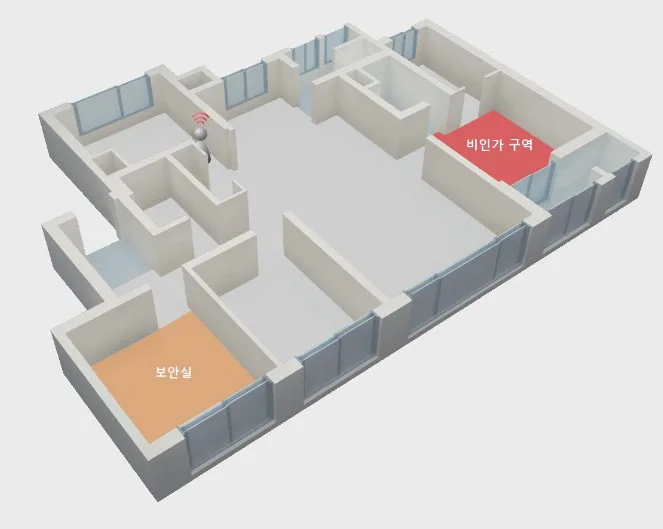

인가 구역과 비인가 구역을 나눠 관리합니다
출입증마다 들어갈 수 있는 층과 구역을 지정합니다. 비인가 구역에 들어가면 출입증 화면이 바뀌고 관리자에게 즉시 알림이 갑니다.
- 따라 들어가기(테일게이팅)와 출입증 대여 방지
- 화재·대피 상황에서 건물 안 잔류자 위치와 인원 계수
- 방문자·공사인력 출입 통계와 층별 동선 이력
도입 전후
| 항목 | 기존 | e-Paper 출입증 |
|---|---|---|
| 출입증 발급 | 리셉션 수작업 발급 | 키오스크 무인 자동 발급 |
| 신원 확인 | 불가 | 출입증 화면으로 즉시 확인 |
| 출입 이력 | 출·퇴근만 확인 | 층별·동선 이력 관리 |
| 비인가 구역 진입 | 확인 불가 | 화면 전환 · 관리자 즉시 알람 |
| 위급 상황 | 지원 안 함 | SOS 호출 · 낙상 감지 |
| 대피 시 인원 파악 | 명단 대조 | 잔류자 위치 · 인원 계수 |
| 출입증 비용 | 카드·종이 반복 제작 | 반납 후 초기화해 재사용 |

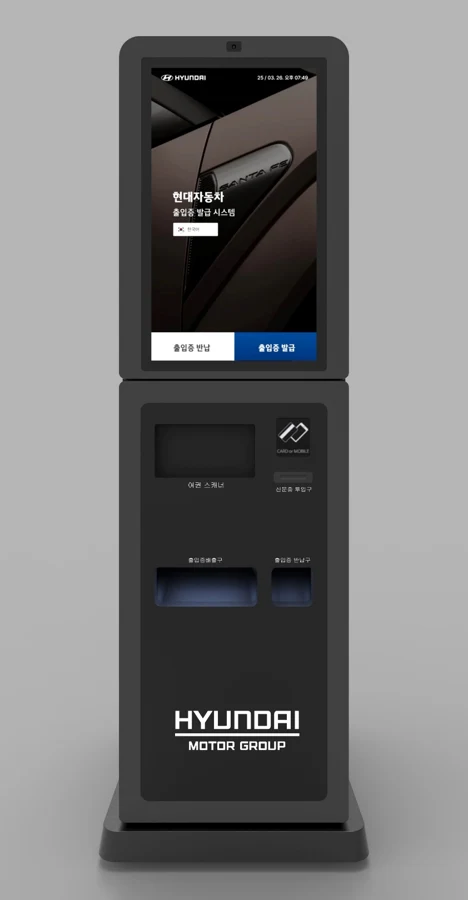

출입증 발급 키오스크
리셉션 인력 없이 방문자가 직접 본인 확인, 서약, 사진 촬영, 발급, 반납까지 처리합니다.
| 본체 | 산업용 PC · Windows 11 |
| 화면 | 32인치 터치 디스플레이 |
| 리더 | RF·모바일 카드, 신분증·여권 리더, QR 코드 |
| 입출력 | 사진 촬영 카메라 · 안내 스피커 |
| 확장 | 얼굴 인식 · 모바일 신분증 (예정) |
| 연동 | 그룹웨어 LDAP·SSO, 출입보안·출입통제 시스템 |
e-Paper 출입증
| 화면 | 2.84 – 2.9인치 · 3컬러 (흑·백·적) |
| 통신 | Bluetooth 5.x · MIFARE RFID · NFC |
| 센서 | 낙상 감지 · SOS 버튼 |
| 충전 스테이션 | 2~3시간 · 최대 10대 동시 충전 |
| 특징 | 전원 없이 화면 유지 · 햇빛 아래 가독 |
e-Paper 스캐너 (게이트웨이)
천장이나 벽에 설치해 주변 출입증의 신호를 받아 위치를 계산하고, 화면 변경 명령을 출입증에 전달합니다. PoE 한 가닥으로 전원과 네트워크를 함께 연결합니다.
| 프로세서 | A20 Cortex-A7 1GHz |
| 메모리 | 저장 4GB · RAM 1GB |
| 운영체제 | Linux |
| 안테나 | 2채널 |
| 전원 · 소비전력 | PoE · 7W |
| 크기 | 130 × 180 × 60 mm |
| 동작 온도 | 0 ~ 50℃ |
현장에 맞춰 화면 항목을 바꿉니다
방문자 관리
사진, 이름, 소속, 방문 목적, 담당자, 방문 기간을 표시합니다. 본사·사옥 리셉션 무인화에 적합합니다.
반도체 · 화학 공장
출입 가능 구역, 보안 등급, 안전교육 이수 여부, 반입 물품을 표시해 클린룸과 위험물 구역 출입을 관리합니다.
건설 현장
소속 협력사, 직종, 안전교육 이수일, 장비 운전 자격을 표시하고 공사인력의 출역과 위치를 관리합니다.
관리 기능
- 방문 예약·승인과 출입증 발급 현황
- 출입증별 인가 층·구역과 유효 기간 설정
- 실시간 위치 지도와 층별 재실 인원
- 비인가 구역 진입·SOS·낙상 알림과 문자 발송
- 출입 이력, 동선 조회와 통계 리포트
- 출입증 반납·초기화와 배터리 상태 관리
적용 사례
공사인력 관리
현대엔지니어링, 현대비앤지스틸 현장의 공사인력 출입·위치 관리
방문자 관리
현대자동차 본사, 판교 테크원 방문자 출입증 관리
적용 사례는 협력사 한빛에스아이와 함께 구축한 프로젝트입니다.
Smart e-Lock 시스템
검증된 기계식 잠금장치와 래치에 전자 작동 기능을 더해, 승인된 작업자만 승인된 시간에 열 수 있도록 원격 제어하고 모든 개폐 이력을 남깁니다.
열쇠 관리의 한계
- 공유 열쇠는 분실, 도난, 무단 복제 위험이 있습니다.
- 누가 언제 열었는지 정확한 이력을 남기기 어렵습니다.
- 인력이 바뀔 때마다 열쇠 회수와 권한 변경에 시간이 듭니다.
- 수기 출입대장은 위변조 가능성이 있고 실시간 확인이 어렵습니다.
Smart e-Lock의 특장점
무선 원격 관리
BLE 무선 통신으로 잠금장치를 원격 제어하고 상태를 감시합니다. 네트워크 케이블 포설 비용을 줄이고 기존 함체에도 쉽게 설치합니다.
다양한 인증 방식
모바일 앱(BLE), 사원증(RFID), NFC, PIN, 지문 등 현장에 맞는 인증을 고르고, 비상 시에는 기계식 열쇠로도 엽니다.
승인 기반 보안
허가된 사용자가 인가된 시간에만 열 수 있어, 열쇠 분실·복제와 내부자 무단 접근을 원천적으로 막습니다.
상태와 환경 감시
잠김과 래치 상태를 따로 감지해 문이 제대로 닫혔는지 확인하고, 컨트롤러 내장 센서로 온·습도를 함께 수집합니다.
적용 분야
열쇠로 관리하던 중요 설비를 승인된 작업자만, 승인된 시간에만 열 수 있게 바꿉니다.
조선소
협력사와 작업자 변동이 잦은 현장에서 열쇠 회수 없이 권한을 바로 부여하고 회수합니다.
- 용접봉 보관소: 개폐 권한과 보관 온·습도 기록
- 가스·도료 위험물 창고: 안전교육 이수자만, 작업허가(PTW) 시간대에만 개방
- 가스 매니폴드실 출입 통제와 이력 자동 기록
- 공구실·장비 키 보관함: 계측기 대여 이력, 자격 보유자에게만 장비 키 불출
데이터센터
서버랙 도어를 ITSM 작업 승인과 연동해, 승인된 랙만 승인된 시간에 엽니다.
- 서버랙 앞·뒷면 스윙핸들 전자 잠금, Lock·Latch 상태 감시
- 변경계획서 승인과 연동한 개폐 권한 자동 부여·삭제
- 랙별 온·습도 모니터링, 항온항습기 연동으로 열섬·과냉각 구역 공조 제어
- BLE 무선 방식이라 네트워크 케이블 포설 없이 구축
수배전반
배전반, 분전반, 통신함, 옥외함의 도어 개폐를 디지털로 관리합니다.
- 작업 승인 시에만 개폐하는 잠금·표지(LOTO) 관리
- 무단 개방 방지와 도어 열림 실시간 감시
- 컨트롤러 내장 센서로 반별 온·습도 감시
작업관리 프로세스
작업 계획부터 승인, 개폐, 종료까지 한 흐름으로 관리합니다. ITSM이나 작업허가(PTW) 시스템과 연동할 수 있습니다.
작업 계획 등록
작업자가 변경계획서를 작성하고 작업 일시, 대상 설비, 작업 내용을 등록해 승인을 요청합니다.
관리자 승인
관리자가 웹이나 모바일에서 작업 계획을 검토하고 결재 승인합니다.
개폐 권한 부여
승인된 작업자, 작업 시간, 대상 잠금장치에만 개폐 권한이 자동으로 부여됩니다.
인증 후 개폐
작업자가 앱에서 허가된 작업을 선택하고 BLE·RFID·NFC로 인증해 문을 엽니다.
작업 종료
작업이 끝나거나 승인 시간이 지나면 권한이 자동 삭제되고 개폐 이력이 서버에 남습니다.
권한 관리 절차
| 단계 | 내용 |
|---|---|
| 사용자 등록 | 사용자를 부서·역할 그룹에 매핑해 역할 기반 접근 통제(RBAC) 기반 마련 |
| 설비 등록 | 설비별 설치 위치, 자산 ID, 관리 책임자 등록 |
| 권한 신청 | 앱이나 관리 시스템에서 특정 설비 접근 권한 신청 |
| 승인 워크플로우 | 정해진 결재선에 따라 승인 또는 반려 |
| 접근 허용 | 승인된 설비만 작업자 모바일 앱 목록에 표시 |
관리 시스템이 남기는 기록
- 작업 정보: 작업 일시, 대상 설비, 작업 내용, 결재 승인자
- 개폐 이력: 누가, 언제, 어느 설비를, 어떤 인증으로 열고 닫았는지
- 이상 이벤트: 승인 없는 개방, 장시간 열림, 온·습도 임계치 초과 알림
- 이력 조회: 기간·사용자·설비별 검색과 엑셀 다운로드
- 비상 상황: 관리자 원격 개방과 전체 일괄 개방, 기계식 열쇠로도 개방 가능
구성 요소

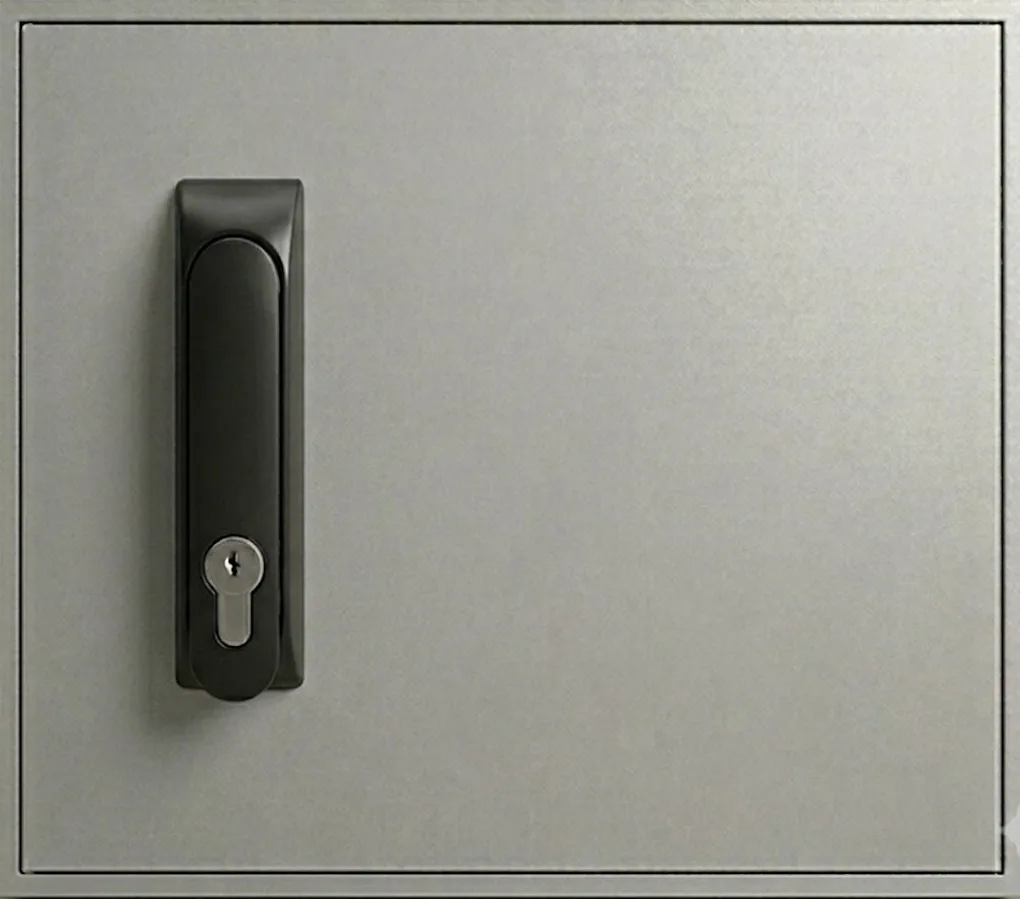

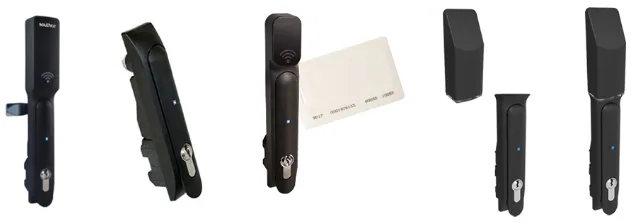

전자 스윙핸들
사우스코 제품. 원격 잠금·해제, 멀티컬러 LED, 잠김·래치 상태 출력, 수동 키 오버라이드, UL94-V0 난연 소재, 업계 표준 25×150mm 패널.
e-Lock 컨트롤러
| 통신 | Bluetooth 4.2 · Ethernet |
| 센서 | 온습도 내장 |
| 전원 | DC12V 이중화 · PoE · 배터리 |
| 비상전원 | 9V · USB-C 외부 단자 |
| 크기 | 124×67×22mm |
관리 소프트웨어 · 모바일 앱
대시보드, 잠금장치 상태(Lock·Latch), 원격 개폐와 비상 일괄 개방, 도면 관리, 작업 승인, 감사로그, 엑셀 다운로드. 모바일 앱은 승인된 설비만 보여줍니다.
시스템 구성과 연동
표준 인터페이스로 사내 시스템과 연결해 개방성과 확장성을 보장합니다.
전자식 잠금장치
스윙핸들·래치에 기어 모터와 상태 센서 내장, 열쇠·PIN·RFID 인증
e-Lock 컨트롤러
잠금장치 신호와 온·습도를 BLE로 전달, 함체마다 설치
BLE AP
벽면이나 천장에 설치, 컨트롤러와 서버 사이 통신 제어 (TCP/IP 암호화)
관리 서버
Linux · Node.js · MariaDB 기반 관리 시스템과 모바일 앱
사내 시스템 연동
출입보안, 설비관리(EAM), 자산관리, ITSM·작업허가, SMS·메신저
작업자 모바일 앱
- 아이디·비밀번호, 지문·얼굴 생체 인증, SSO 로그인
- 승인받은 설비 목록만 서버와 실시간 동기화해 표시
- 허가된 작업을 골라 BLE로 열림·잠김 명령 전송
- 개폐 결과를 서버에 즉시 기록
관리자 웹
- 통합 대시보드: 잠금장치·온습도·작업 현황 한눈에 확인
- 랙·설비 관리: 이름, 위치, Lock ID, 담당자, 도면
- 사용자·그룹 관리와 권한 신청·승인·반려
- 원격 개방, 비상 시 전체 일괄 개방
- 로그 관리: 개폐 이력·현황 조회와 엑셀 다운로드
지능형 온·습도 관리
컨트롤러에 내장된 온·습도 센서가 랙과 반마다 환경 정보를 모읍니다. 별도 센서 공사 없이 잠금장치를 다는 것만으로 설비 환경 감시가 함께 됩니다.
- 랙·수배전반별 온·습도 실시간 모니터링과 임계치 알림
- 열섬 구역과 과냉각 구역을 찾아 항온항습기 설정 조정
- 공조 시스템과 연동한 상면 온도 제어로 냉방 에너지 절감
- 조선소 용접봉 보관소, 도료 창고의 보관 환경 기록
용접봉 보관소 운영 예시
출고 요청
용접봉 종류·수량 신청, 관리자 승인 시간대에만 출입 권한 부여
불출
사원증·앱 인증 후 출입, 보관로 개폐와 불출자·수량·시간 자동 기록
이상 발생
보관로 120℃ 이하 이탈, 문 열림 방치, 비인가 시도 시 SMS·메신저 알림
반납
잔량 반납, 권한 자동 만료, 일·월간 품질 감사 리포트 생성
다층 보안 설계
- 모바일–서버 HTTPS/TLS 암호화로 인증 정보와 이력 보호
- 모바일–컨트롤러 BLE AES-128/256, 일회성 세션 키로 재사용 공격 차단
- 서버 서명 기반 제어 토큰으로 명령 위변조 방지
- 역할 기반 접근 통제(RBAC), 단말 분실 대응, 감사 로그
시스템 연동과 확장
- 인사·AD·SSO 연동으로 사용자 정보 자동 관리
- 설비자산관리(EAM), 출입보안 시스템 연계
- 비정상 접근, 권한 만료 임박을 메일·사내 메신저로 알림
- 배전반에서 통신함, CCTV함, 옥외 분전함까지 같은 모델로 확장
기대 효과
보안 향상
열쇠 분실·도난·복제 위험을 없애고, 승인 기반 접근 통제로 내부자에 의한 정보 유출과 장비 훼손을 막습니다.
운영 효율
인력이 바뀌어도 열쇠 회수 없이 시스템에서 바로 권한을 조정하고, 수기 대장 업무가 사라집니다.
감사 추적성
모든 개폐 이력이 자동 기록되어 사고 때 원인과 책임 소재를 빠르게 확인하고 감사에 바로 대응합니다.
열쇠함과 수기 대장의 한계
- 누가 어떤 차량 키를 언제 가져갔는지 바로 확인하기 어렵습니다.
- 키 분실이나 미반납이 생겨도 늦게 알게 됩니다.
- 넓은 주차장에서 차량을 찾는 데 시간이 걸립니다.
- 담당 직원이 없으면 고객 차량 키를 주고받을 수 없습니다.
스마트 보관함은 인증한 사람에게만 해당 칸을 열어 주고 모든 대여·반납을 자동으로 기록합니다. 차량 비콘을 함께 쓰면 키를 받는 순간 차량 위치까지 안내합니다.
현장에 맞는 두 가지 구성
키오스크 단독형
관리 서버 없이 키오스크만으로 키 보관과 반출입을 운영합니다. 빠르게 도입하려는 정비소, 영업소, 사무실에 맞습니다.
- 키오스크에서 대여·반납 처리와 이력 저장
- 관리자 PC에서 로그 조회와 원격 제어
위치 연동형
차량마다 BLE 비콘을 붙이고 주차장에 블루투스 AP를 설치해, 키 대여 정보와 차량 위치를 함께 관리합니다.
- AP가 비콘 MAC 주소와 신호세기를 서버로 전송
- 서버가 차량 위치를 계산해 지도에 표시
- 키 대여·반납 로그와 차량 위치 매핑 관리
대여와 반납
사원증 방식과 비밀번호 방식을 모두 지원해 직원과 고객이 함께 쓸 수 있습니다.
사원증(RFID) 방식
사원증 태깅
RFID 사원증으로 본인 인증
차량 선택
대여 가능한 차량 목록에서 선택
위치 확인
화면에서 차량 주차 위치 확인
키 불출 · 반납
해당 칸이 열리고, 반납 때도 태깅 후 지정 칸에 보관
사번 · 비밀번호 방식
| 사용자 | 절차 |
|---|---|
| 고객 | 차량번호와 비밀번호 입력, 키 보관 또는 반출 |
| 직원 | 직원 모드에서 사번·차량번호·비밀번호 입력, 보관 또는 반출 선택 |
| 알림 | 입·출고 현황을 고객에게 문자로 전송 (고객 비밀번호 포함) |
| 기록 | 모든 처리 현황을 관리 서버로 전송 |
직원이 자리에 없어도 고객이 받은 비밀번호로 직접 차량 키를 찾아갈 수 있습니다.
키오스크와 차량 태그

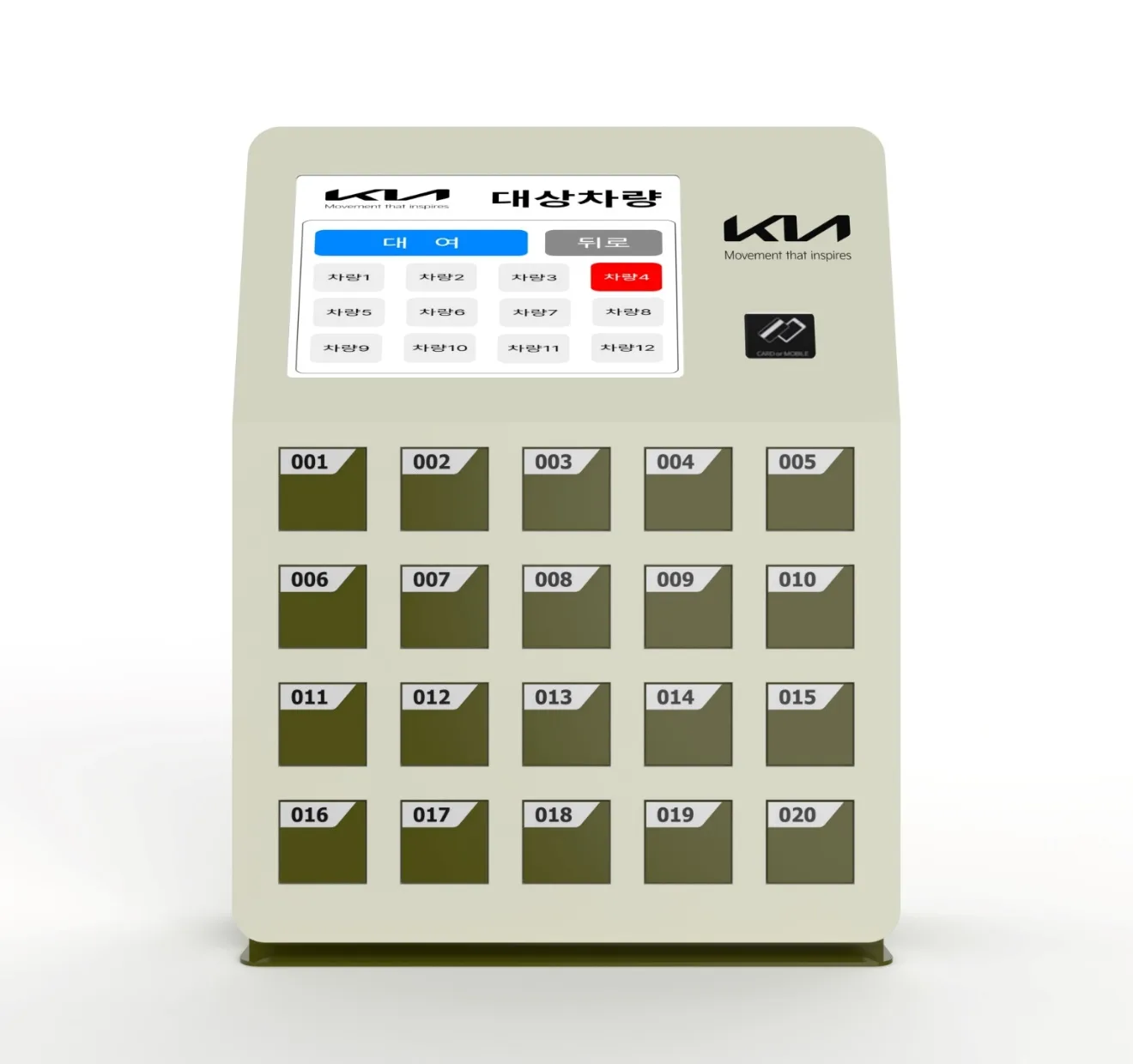

키 보관 키오스크 (20칸)
| 화면 | 21인치 터치 |
| RFID 리더 | 슈프리마 |
| 보관함 | 20칸 · 칸별 전자 잠금 |
| OS | Windows 11 |
| CPU | i3-1315U · 6코어 최대 4.5GHz |
| RAM · SSD | 8GB · 256GB |
| 크기 | 1017(H)×795(W)×280(D)mm |

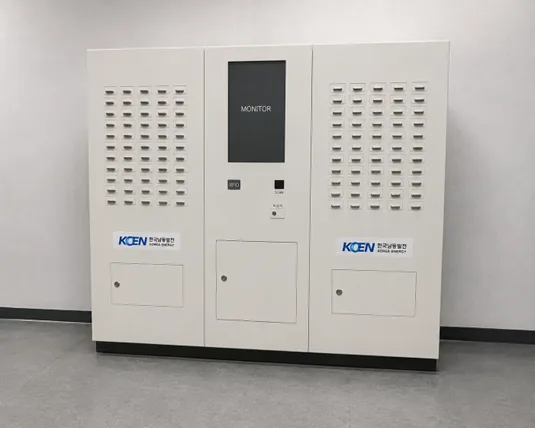

대형 키오스크 (90칸)
한국남동발전 납품. 1700(H)×1951(W)×350(D)mm, 좌우 아래는 서랍 공간. 전체 크기와 칸 수는 현장에 맞춰 조절합니다.
차량 비콘 태그
| 센서 | 온도 · 습도 · 가속도 |
| 무선 | Bluetooth Smart 4.1 |
| 버튼 | 긴급 호출 · 부저 |
| 배터리 | CR2450 · 최대 2년 |
| 동작 온도 | -20 ~ 60℃ |
| 크기 · 무게 | 32×66×7.9mm · 18g |
| 인증 | KC |
옥외형 블루투스 AP
| CPU | A20 듀얼코어 Cortex-A7 |
| 메모리 | 4GB · 1GB |
| 무선 | Bluetooth 5.x |
| 전원 | PoE 802.3af/at · 최대 7W |
| 크기 | 200×200×70mm |
차량 위치 측위 기술
여러 AP가 받은 비콘 신호세기(RSSI)의 차이로 위치를 계산하고, 세 단계 엔진으로 흔들리는 신호를 걸러 차량이 있는 구역을 판별합니다.
다중 측량
삼각·사각·오각으로 배치한 AP의 개수와 RSSI 레벨에 따라 다중 측량으로 좌표 계산
신호 안정화
불안정한 신호를 보정 알고리즘으로 정제한 뒤 수집 서버로 전달
존 판별
계산한 좌표가 지도에 설정한 어느 구역에 속하는지 판별
임계값 필터
해당 구역 신호세기가 기준값보다 약하면 무시해 오판 방지
체류 판단
Enter · Stay · Leave 시간으로 차량의 진입과 이탈을 확정
차량 위치 관제
대시보드 한 화면에서 차량이 어디에 있는지, 누가 쓰고 있는지, 키가 보관함에 있는지를 함께 봅니다.
실시간 위치 지도
주차장 항공사진이나 도면 위에 차량 위치를 표시합니다. 층과 구역을 골라 원하는 범위만 볼 수 있습니다.
차량 현황
등록 차량, 사용 가능 차량, 사용 중 차량 수를 한눈에 보고, 키오스크 화면에서도 차량 위치를 안내합니다.
열쇠함 상태
보관함 칸마다 보관·대여 상태를 색으로 표시해 어떤 키가 나가 있는지 바로 확인합니다.
태그 배터리 · 이벤트
차량별 비콘 배터리 잔량과, 차량·사원번호·대여·반납 시각이 담긴 최근 이벤트를 실시간으로 보여줍니다.
관리 기능
- 차량 관리: 차량 정보와 비콘 태그 등록·수정·삭제
- 계정 관리: 직원·관리자 계정과 사원증 등록
- 대여·반납 이력 조회와 미반납 차량 확인
- 관리자 PC에서 보관함 칸 원격 개방
- 주차장 지도에 구역을 설정하고 차량 위치 매핑
비콘 센서 활용
- 가속도 센서로 차량 이동과 정차 감지
- 온도·습도 센서로 차량 실내 환경 확인
- 긴급 호출 버튼과 부저로 현장 구조 요청
- 지정 구역 이탈 등 위치 이벤트 알림
키오스크 화면
큰 버튼과 색으로 구분한 칸 배치로 누구나 안내 없이 대여와 반납을 마칩니다.
대여 · 반납 선택
첫 화면에서 대여 또는 반납을 고릅니다.
본인 확인
출입증을 태그하면 이름과 소속을 확인하고 다음 단계로 넘어갑니다.
차량 칸 선택
빨간색은 대여 중, 초록색은 대여 가능한 차량입니다. 원하는 칸을 누르면 대여 차량을 한 번 더 확인합니다.
키 수령
선택한 칸이 열리면 키를 꺼내고 문을 닫습니다. 다음 화면에서 차량 위치를 안내합니다.
반납 칸 선택
반납할 칸을 누르면 문이 열리고, 키를 넣은 뒤 완료를 확인합니다.
반납 완료
반납 처리 결과를 보여주고 이력을 서버에 저장합니다.
이런 곳에 씁니다
발전소 · 공공기관 공용차
업무용 차량 키를 사원증으로 대여하고 운행 이력을 자동으로 남깁니다.
연구소 · 시험차 관리
시험차 대여·반납 화면으로 차량별 사용자를 관리하고, 넓은 시험장에서 차량 위치를 찾습니다.
정비 · 서비스센터
고객이 비밀번호로 직접 키를 맡기고 찾아가, 영업시간 외에도 차량을 인수인계합니다.
KEA DHCP 서버
최신 KEA DHCP 엔진을 탑재하고 REST API 기반 관리 웹을 갖춘 전용 어플라이언스로, 네트워크 IP 주소를 자동 배포하고 통합 관리합니다.
ISC DHCP 단종, 이제 KEA로 전환해야 합니다
리눅스 DHCP 서버의 표준처럼 쓰이던 ISC DHCP(dhcpd)는 개발사 ISC가 2022년 유지보수 종료를 발표했습니다. 마지막 버전 이후로는 기능 개선도, 보안 패치도 나오지 않습니다.
- 새 취약점이 나와도 패치가 없어 보안 점검에서 지적 대상이 됩니다.
- 최신 OS와 라이브러리에서 빌드·운영 지원이 점점 어려워집니다.
- ISC가 공식 후속 제품으로 KEA DHCP를 개발하고 전환을 권고하고 있습니다.
- 기존 dhcpd.conf 설정과 서브넷 정보를 분석해 KEA로 옮기면 서비스 중단 없이 전환할 수 있습니다.
ISC DHCP와 KEA 비교
| 항목 | ISC DHCP | KEA DHCP |
|---|---|---|
| 지원 상태 | 유지보수 종료 | ISC 공식 후속 · 개발 중 |
| 구조 | 단일 프로세스 | DHCPv4·v6·DDNS·제어 모듈 분리 |
| 설정 형식 | dhcpd.conf 텍스트 | JSON |
| 설정 변경 | 서비스 재시작 필요 | 재시작 없이 즉시 반영 |
| 관리 방식 | 파일 직접 수정 | REST API로 원격 제어·자동화 |
| 임대 정보 저장 | dhcpd.leases 파일 | 파일 또는 데이터베이스 |
| 이중화 | Failover 제한적 (IPv4만) | Hot-Standby · Load-Balancing |
| 성능 | 단일 스레드 | 멀티스레드 고성능 처리 |
| 확장 | 제한적 | Hooks 모듈로 기능 추가 |
1U 랙 어플라이언스
| Form Factor | 1U Rack Mount |
| CPU | Intel Atom C3558 · 4C 2.2GHz |
| Memory | 16GB DDR4 ECC UDIMM |
| Storage | SSD 240GB M.2 2280 |
| NIC | 4× GbE |
| Console · Power | RJ45 · 150W PSU |
소프트웨어 구성
| 계층 | 구성 | 기능 |
|---|---|---|
| Web UI | Bootstrap 대시보드 | 실시간 IP 현황 · 사용자 권한 관리 |
| API Server | Node.js 24 (Express) | REST API · JWT 인증 · KEA Control Agent 연동 |
| DHCP Engine | ISC KEA DHCP 3.0.2 | REST API 제어 · HA Failover |
| Database | MariaDB 11.8 | IP 할당 이력 · 예약 관리 · 통계 |
| OS | Rocky Linux 9.7 | SELinux · Firewalld · systemd |
타 DHCP 대비 특장점
| 항목 | Windows DHCP | ISC DHCP | KEA DHCP 서버 |
|---|---|---|---|
| 운영 OS | Windows Server 전용 | Linux (레거시) | Rocky Linux 9 |
| 서버 설정 | 중간 | 어려움 | 쉬움 |
| 설정 변경 | 즉시 반영 | 서비스 재시작 필요 | 즉시 반영 |
| 서브넷 관리 | GUI | dhcpd.conf 수정 | 웹 UI 통합 관리 |
| 로그 관리 | 감사로그 별도 확인 | dhcpd.leases 수작업 | 웹 UI 실시간 검색 |
| HA / Failover | Load Balance · Hot-Standby | 제한적 | Hot-Standby |
| 커스터마이징 | 불가 | 제한적 | 가능 |

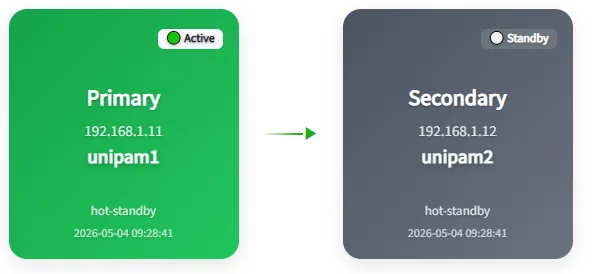

이중화 (Active–Standby)
- DHCP1이 켜져 있으면 항상 Active, 꺼지면 DHCP2가 자동으로 Active 전환
- 서브넷 설정과 임대 현황은 두 서버가 실시간 동기화
- 같은 네트워크 대역 또는 다른 센터(DR)에 설치 가능
- MariaDB 일 1회 오프사이트 백업, Config 백업·복구
보안
- 루트 계정 미사용, HTTPS 접속, JWT 토큰 인증
- Firewalld로 DHCP(67/68) 포트만 허용
- 비밀번호 만료·로그인 시도 제한 계정 정책
구축 절차
어플라이언스 납품·설치
HW 설치 및 테스트 · 1–2주
기존 현황 검증
사용 중인 DHCP 서브넷 분석 · 2주
파일럿 서브넷 전환
일부 구간 전환, 모니터링 세팅 · 3–4주
전 구간 마이그레이션
전체 전환, 기존 서버 철거 · 4–5주
GPS NTP 시각동기 서버
GPS 위성에서 받은 표준 시각을 사내 서버, 네트워크 장비, 보안 장비에 NTP로 배포합니다. 로그와 거래 기록, 출입 이력의 시간을 하나로 맞춥니다.
GPS가 끊겨도 시간은 멈추지 않습니다
GPS 하드웨어 모듈로 위성 시각을 받아 동기화하고, 수신이 안 되는 상황에서는 다음 단계로 자동 전환합니다.
GPS 위성
GPS·GLONASS·BeiDou 위성 신호로 표준 시각 동기화
외부 NTP 서버
GPS 수신 불가 시 미리 설정한 외부 NTP 서버에서 시각 수신
내부 TCXO
외부 연결도 없을 때 온도보상 수정발진기로 시각 유지 (오차 연 60초)
구성도
옥외 GPS 안테나(케이블 10~200m)를 서버에 연결하면, LAN의 Windows·Linux 서버와 네트워크 장비가 NTP 프로토콜로 시각을 받아 갑니다.
주요 기능
실시간 GPS SNR 표시
위성 신호 품질을 관리 웹에서 실시간으로 보여줘 GPS 안테나를 설치할 최적 위치를 고를 수 있습니다.
멀티 GNSS 상태 점검
GPS, GLONASS, BeiDou를 지원하고 듀얼 주파수로 두 위성군을 동시에 수신합니다. 최대 72개 위성 중 신호가 좋은 약 20개를 사용합니다.
재밍·스푸핑 탐지
전파 교란(재밍)을 OK·Warning·Critical 단계로 표시하고, 위조 신호(스푸핑)로 의심되는 패턴을 감시해 경고합니다.
Week Number Rollover 대응
약 20년마다 GPS 주차 정보가 0으로 돌아가 시간이 과거로 되돌아가는 문제를 소프트웨어로 해결했습니다.
윤초 지원
위성에서 받은 윤초 정보를 NTP 응답에 담아 클라이언트가 1초 보정에 대응할 수 있게 합니다.
LAN 이중화
하나의 IP 주소로 두 LAN 포트를 Active-Standby로 묶어, 한 포트에 장애가 나면 자동으로 전환합니다.
운영 관리
- 내장 Smart Web Manager와 전문가용 CLI 콘솔 (RS232C, Telnet, SSH)
- NTP 클라이언트 IP 목록과 최근 요청 시각 표시
- 이벤트 로그를 중요도별로 관리자 이메일(SMTP) 전송
- IPv4·IPv6 동시 지원, PING Keep Alive 감시
- SNMP v2 에이전트, 설정 백업·복원, Watch-Dog 자동 재부팅
- GPS 안테나 브릿지와 옥외용 고성능 GPS 안테나
보안
- HTTPS · SSH 지원, RFC2385 TCP MD5 서명
- Telnet·SSH·HTTP·FTP 서비스별 해제와 포트 번호 변경
- 프로토콜별 IP 접근 제어 목록(IP Access List)
- 다단계 사용자 계정, 비밀번호 정책 강화, 세션 자동 종료
- IP 패킷 필터링과 시스템 잠금
하드웨어 사양
| 폼팩터 | 1U 랙 · 강철 섀시 |
| 프로세서 | RISC + DSP 통합 프로세서 |
| 메모리 | Flash 4MB · SDRAM 32MB |
| GPS 모듈 | 안테나 포트 1 · NMEA용 RS232C 2포트 |
| GPS 안테나 | 10m 기본 · 20m 옵션 (최대 200m 구성) · 패시브/액티브 지원 |
| 네트워크 | 10/100Mbps 이더넷 2포트 (RJ45) |
| 콘솔 | RS232C 1포트 (RJ45) |
| 표시 | GPS 시각 LCD · 조작 키 · GPS 동기 상태 LED |
GPS·NTP 서비스
| GNSS | GPS · GLONASS · BeiDou · QZSS · SBAS |
| 기본 설정 | GPS + GLONASS 동시 수신 |
| 수신 | 듀얼 주파수 · 최대 72채널 |
| 업데이트 | 최대 10Hz |
| 타임 펄스 | 30 – 60 ns |
| 프로토콜 | NTPv4 · IPv4/IPv6 |
| 전원 | AC 110–220V 50/60Hz · 내장 SMPS |
| 동작 환경 | 0 – 50℃ · 습도 5 – 95% |
| 크기 · 무게 | 56 × 440 × 370 mm · 4.76kg |
이런 곳에 필요합니다
데이터센터 · 전산실
서버, 스토리지, 네트워크 장비 로그의 시간을 맞춰 장애 분석과 보안 감사를 정확하게 합니다.
폐쇄망 · 보안 시설
인터넷 NTP를 쓸 수 없는 환경에서도 GPS 위성으로 독립적인 표준 시각을 확보합니다.
출입·관제 시스템
출입통제, CCTV, 위치관제 기록의 시각을 하나로 맞춰 사건 시점을 정확히 추적합니다.
네트워크 통합 접근제어 시스템 (VTS)
라우터, 스위치, 방화벽의 콘솔 포트를 한곳에 모아 원격으로 접속하고, 모든 작업 로그를 남기며, 장애가 나면 현장에 가지 않고 바로 조치합니다.
도입 전후
| 구분 | 기존 | VTS 도입 후 |
|---|---|---|
| 장애 인지 | 방대한 Syslog에서 원인을 찾기 어렵고, 장비 재부팅 시 플래시 로그가 사라짐 | 콘솔의 부팅 로그, 하드웨어 정보, OS 에러까지 상시 수집해 키워드로 알람 |
| 장애 조치 | 지사·전산센터까지 최소 1시간 이상 이동 후 콘솔 작업 | 알람 확인 후 담당자 위치에서 바로 콘솔 접속, 수 분 안에 조치 |
| 사용자 관리 | 공용 ID·비밀번호로 접속해 실제 작업자를 알 수 없음 | 개인 계정 인증, 장비·포트별 권한, 모든 작업 이력 실시간 기록 |
| 명령어 통제 | shutdown, reboot 같은 위험 명령을 막을 방법이 없음 | 사용자·역할별 금칙어 차단과 알림 |
| 현장 출입 | 전산실 작업 중 다른 장비 케이블을 건드리는 2차 사고 위험 | 원격 작업으로 전산실 출입 최소화 |
제품 구성

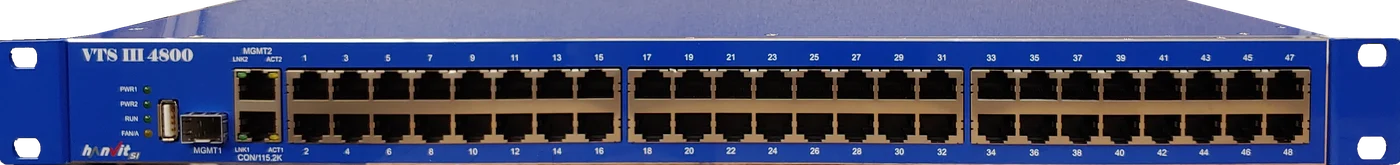

VTS III-4800 콘솔 서버
네트워크·전송 장비의 시리얼 콘솔 포트를 연결하는 1U 장비입니다.
- 콘솔 포트 48개, 대부분의 네트워크·전송 장비 지원
- 콘솔 데이터 로깅(syslog)과 이벤트 알람, NMS 연동
- 포트별 사용자 관리, 포트당 최대 16명 동시 접속
- SSH, HTTPS, IP 필터, RADIUS, TACACS+
- 이더넷 이중화(RJ45 + SFP)와 전원 이중화, IPv4/IPv6
VTS Manager
웹 브라우저로 모든 VTS와 일반 장비를 통합 관리하는 소프트웨어입니다.
- 현황 대시보드, TOP-N, 드릴다운, 위젯 구성 변경
- VTS 등록, 포트·콘솔 제어, 일괄 펌웨어 업그레이드
- 계정 정책과 계정별 접근 제어
- VTS 없이 일반 장비도 SSH·Telnet 가상 장비로 등록
- 이벤트·장애 알람, 시스템·접속 로그 관리
VTS III PM 전원 관리
콘솔과 함께 장비 전원을 원격으로 켜고 끄는 전원 관리 장치입니다.
- 전원 소켓 8포트, 장비 최대 16A, 포트당 최대 10A
- 포트별 켜기·끄기·재부팅과 주기적 전원 사이클링
- 과전류 시 경보와 회로 차단
- 최대 10대 캐스케이드, MGMT 포트로 단독 사용 가능
웹 하나로 통합 관리
크롬 브라우저로 접속해 별도 프로그램 없이 콘솔 작업, 로그 조회, 전원 제어까지 처리합니다.
통합 대시보드
장비, 세션, CPU 등 22종 위젯과 로그, 이벤트, 전류, 토폴로지를 한 화면에서 봅니다.
웹 콘솔 접속
내장 SSH·Telnet 터미널로 최대 16개 콘솔 창을 동시에 열고, 입력과 결과를 자동 기록합니다. 여러 장비에 같은 명령을 한 번에 보낼 수 있습니다.
로그 수집·조회
포트 콘솔 출력 메시지를 통합 수집하고 키워드로 검색합니다. TXT·엑셀로 내려받고 로그별 보관 기간을 정합니다.
계정·권한·인증
장비관리자·콘솔관리자·회원 3단계 역할, 포트별 권한, 접근 IP·MAC 제한, RADIUS·TACACS+와 2단계 인증을 지원합니다.
보안 정책
비밀번호 길이·조합·변경 주기, 로그인 실패 잠금, 미사용 계정 휴면 처리, 세션 유효 시간을 설정합니다.
통계
시스템·이벤트 로그와 웹·장비 접속 통계를 차트로 보고 PNG·PDF로 저장합니다.
이벤트와 장애 알람
일반 이벤트
콘솔 출력에서 키워드, 정규표현식, 임계값을 감지하고 대상 장비와 우선순위를 지정합니다.
금칙어 이벤트
shutdown 같은 위험 명령 입력을 감지해 차단하고 알립니다. 역할·아이디별로 적용합니다.
장애 이벤트
장애 발생부터 복구까지 이력을 관리하고, 토폴로지 위젯에서 장애 장비를 깜박여 표시합니다.
콘솔 로그 수집 → 이벤트 감지 → 브라우저 알람 → SMS 발송. SMS는 DB나 REST API로 연동하고 이벤트별 수신번호와 메시지 형식을 정합니다.
3단계 원격 장애 처리
장애 알림 확인
중요 장비로 구성한 현황판에서 장애 발생 알림을 확인합니다.
직전 로그 확인
장애 발생 20초 전부터 발생 시점까지의 콘솔 로그로 원인을 파악합니다.
원격 접속 조치
장애 장비에 콘솔, Telnet, SSH로 바로 접속해 문제를 해결합니다. 필요하면 PM으로 전원을 재시작합니다.
VTS 전용망 구성
데이터망과 분리한 VTS 전용망을 두고, 백업 경로를 하나 더 만들어 네트워크 장애나 회선 중단 때도 장비에 접속합니다.
전용망 분리
VTS와 Manager를 데이터망과 분리한 전용망에 두어, 업무망 장애 중에도 장비에 접속합니다.
접속 경로 이원화
그룹망 메인 경로에 VPN·LTE 백업 경로를 더하고, 긴급 시에는 SW VPN으로 인터넷을 통해 접속합니다.
Manager 이중화
센터마다 Manager를 Active-Active로 두고, Manager 장애 때도 VTS 장비로 직접 접속합니다.
접근제어 통합
Telnet 기반 접근제어와 콘솔 기반 접근제어를 VTS Manager 하나로 함께 관리합니다.

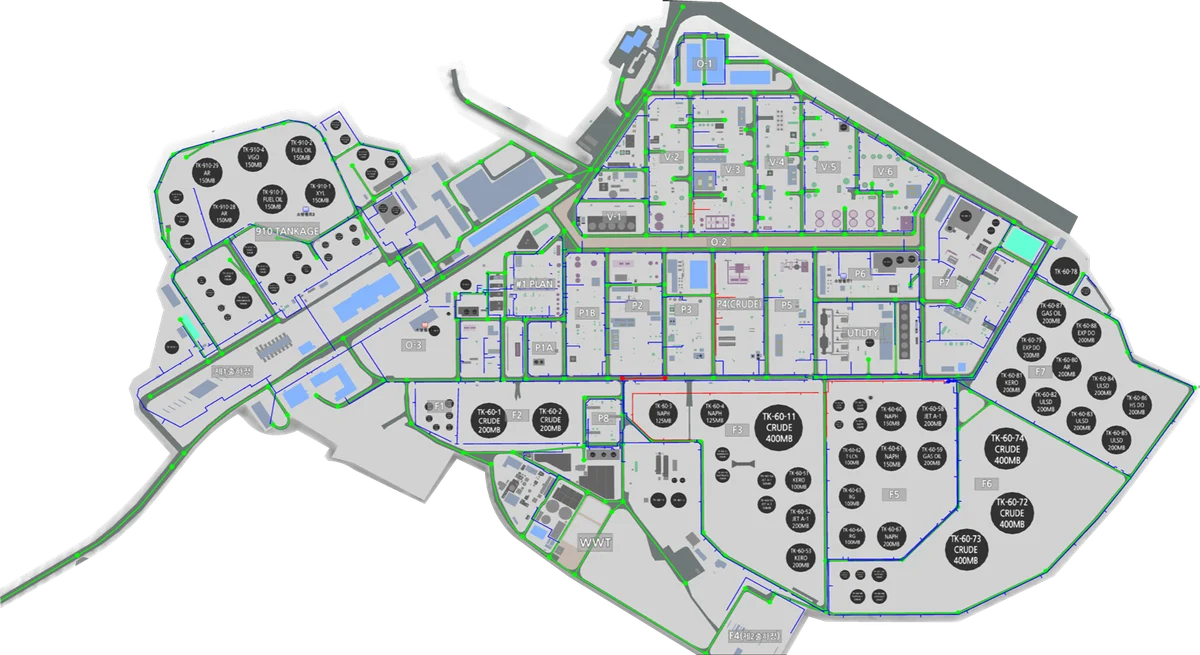

대규모 공장 콘솔 전용망
- 장거리 싱글모드 광 SFP(1000BASE-LX/EX)로 1km에서 최대 10km까지 콘솔 전용 네트워크 구축
- 공장 곳곳에 흩어진 전산실마다 VTS III를 두고 이기종 네트워크 장비 콘솔 연결
- 중앙 관제실의 VTS Manager로 전체 VTS III 통합 관리
VTS 시리즈는 공공·교육, 국방, 통신사, 대기업·금융 전산센터에서 폭넓게 쓰이고 있습니다.
VTS III 사양
| 모델 | VTS III-4800 · 1U |
| 콘솔 포트 | 48포트 (시스코, 주니퍼, L4 등) |
| CPU · 메모리 | 800MHz · RAM 1GB · Flash 1GB |
| OS | Linux Kernel 3.12 |
| 네트워크 | 10/100/1000M 2포트 + SFP 1포트 |
| 관리 | 시리얼 콘솔, Telnet, SSH, Web |
| 보안 | 장비–Manager–PC 통신 암호화, 금칙어 통제, 24자리 비밀번호 정책 |
| 전원 | 이중화 전원 · PM 연동 전원 제어 |
스마트팩토리 구축
MES 생산관리부터 AI 용접 품질검사, 조선용 포터블 협동로봇까지 제조 현장에 맞춘 스마트공장을 구축합니다. 정부·지자체 스마트공장 지원사업의 기획, 구축, 사후관리를 함께 수행합니다.
세 가지 축으로 공장을 바꿉니다
MES 생산관리
수주·생산계획, 작업지시, 공정 실적, 도면 개정 이력, 품질 검사 결과를 한 시스템에서 데이터로 관리합니다.
AI 용접 품질검사
용접 비드 영상을 딥러닝으로 분석해 기공, 스패터, 언더컷 같은 결함을 즉시 판정하고 용접사에게 알립니다.
포터블 협동로봇
선박 블록 내부처럼 좁은 곳에 들고 들어가는 경량 6축 협동로봇으로 고난도 용접을 자동화합니다.
용접 공정, 이렇게 달라집니다
| 구분 | 기존 | 스마트공장 구축 후 |
|---|---|---|
| 작업 방식 | 좁은 블록 내부에서 고열·흄에 노출된 채 100% 수동 용접 | 포터블 협동로봇이 위험 구간 용접, 용접사 1명이 로봇 여러 대 운용 |
| 품질 검사 | 작업 후 육안 검사, 불량을 늦게 발견해 치핑과 재작업 반복 | PDA로 비드를 찍으면 AI가 바로 판정하고 불량 위치를 알림 |
| 데이터 | 전압·전류·가스 유량을 감에 의존, 기록은 수기 | 스마트 용접기와 AI 검사 결과를 자동 수집해 제품별 이력 관리 |
| 생산 관리 | 작업이 끝난 뒤 수기 보고로 진척 파악 | 공정 진척률과 품질 현황을 통합 관제 화면에서 실시간 확인 |
| 인력 · 안전 | 근골격계 질환 위험, 숙련공 고령화로 기술 단절 | 위험 작업의 로봇 전환, 숙련공 노하우를 AI 데이터로 자산화 |
AI 용접 품질관리
용접사가 작업을 마치면 PDA로 비드를 연속 촬영합니다. 영상은 Wi-Fi로 AI 서버에 전송되고, 분석 결과가 바로 용접사와 현장소장에게 돌아갑니다.
즉시 판정
결함을 자동 판독해 합격·불합격을 바로 알려주고, 불량 위치를 PDA나 휴대폰 앱에서 확인해 그 자리에서 재작업합니다.
검수 집중
현장소장은 AI 분석 결과로 집중 확인 대상을 골라 정밀 육안 검사를 하고, 재작업 지시와 설비 재배치 비용을 줄입니다.
용접사 역량 향상
용접사별 품질 데이터가 쌓여 교육 자료와 평가 근거로 쓰이고, 실시간 피드백으로 기량이 올라갑니다.
이력 추적
제품별 용접 조건과 판독 이력을 함께 남겨 선주사와 대형 조선소의 품질 증빙 요구에 대응합니다.
학습부터 서비스까지
데이터 수집 · 전처리
용접 비드 이미지와 센서 데이터를 모으고 레이블링해 학습용 데이터 세트를 만듭니다.
모델 학습 · 최적화
CNN 딥러닝 모델을 학습시키고 하이퍼파라미터를 조정해 판정 정확도를 높입니다.
추론 · 데이터 활용
현장 영상을 실시간 판정하고 결과를 저장해, 누적 데이터로 모델 성능과 공정을 계속 개선합니다.
현장 영상으로 학습한 불량 검출 모델
- 실제 현장에서 찍은 정상·불량 비드 이미지로 학습 데이터 세트 구축
- 색 변환, 블러링, 샤프닝, 노이즈 제거, 영역 분할로 분류 성능 향상
- Metric Learning: 비슷한 비드는 가깝게, 다른 비드는 멀게 학습해 적은 데이터로도 결함을 구분
- 판정 결과를 다시 학습에 넣어 현장에 맞게 성능이 계속 좋아짐

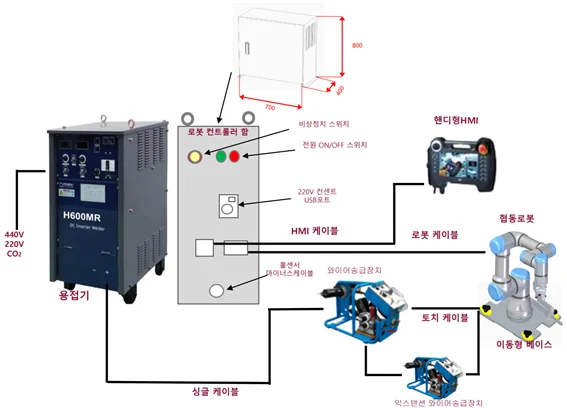

조선용 포터블 협동로봇 용접
사람이 들어가기 힘든 밀폐 곡블록과 이중저 내부에 가벼운 협동로봇을 탈부착해 용접합니다.
- 작고 가벼운 탈부착식 로봇으로 운반과 설치 부담 감소
- 터치·아크 센싱과 사전 DB로 로봇 티칭 없이 용접
- 다이렉트 티칭과 수치 입력으로 미숙련자도 쉽게 운용
- 용접사 1명이 여러 대를 운용해 생산성 향상
- 로봇이 균일한 품질을 보장하고 작업자를 흄·유해광선에서 분리
| 구조 | 6축 협동로봇 · 최대 가반 3kg · 반경 500mm |
| 무게 | 약 11kg (케이블 포함) |
| 보호 등급 | IP54 · 소음 70dB(A) 이하 |
| 안전 | 17개 고급 안전 기능, ISO 10218-1 · ISO 13849-1 |
| 전원 | 100–240VAC · 일반 프로그램 약 100W |

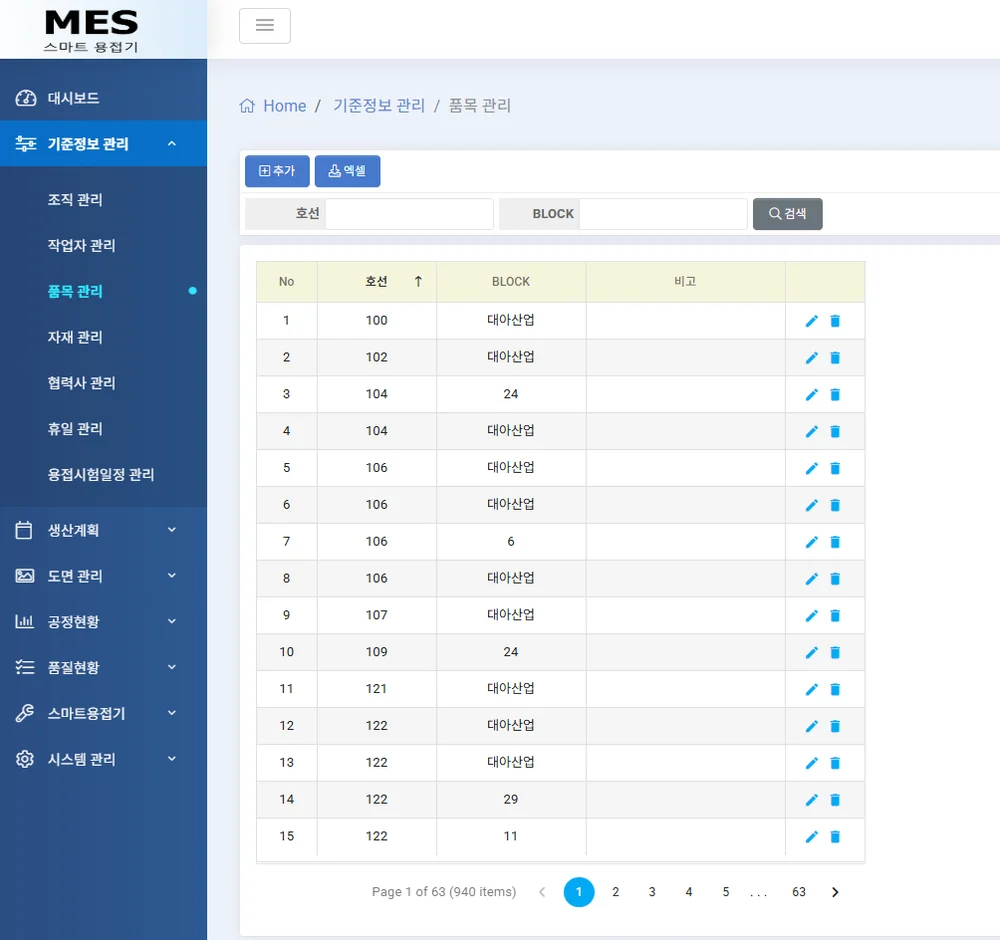

MES 생산관리시스템
기준정보, 생산계획, 도면, 공정, 품질, 스마트 용접기, 시스템 관리를 하나로 묶습니다.
생산계획
수주, 생산계획, 자재계획, 품목별 용접사 작업지시
도면관리
도면 디지털화와 개정 이력, 태블릿·키오스크로 현장 공유
공정현황
품목별 진행·실적, 공정 진척률과 병목 구간 모니터링
품질관리
검사 항목·계획·결과, AI 외관검사 결과 연동
스마트 용접기
전류·전압·와이어 사용량 1초 단위 수집, 검교정 일정 관리
보안
로컬 서버 운영으로 고객 도면과 영상 데이터 외부 유출 차단
현장 구성
산업용 PDA가 찍은 용접 영상은 방수·방진 무선 AP와 무선 브릿지를 거쳐 사무실의 AI 서버로 전달됩니다.
현장 단말
산업용 PDA, 스마트 용접기, 포터블 협동로봇
무선 네트워크
방수·방진 함체의 무선 AP와 무선 브릿지, PoE 스위치
서버
AI 추론 서버와 MES 서버, 영상·이미지 로컬 스토리지
관제
용접 품질과 공정 현황 통합 모니터링, 디지털 트윈 확장
구축 사례: 대불산단 조선소 선박 블록 용접 공장
기존 MES에 AI 용접 외관검사를 더한 프로젝트입니다. 용접사가 산업용 PDA로 비드를 찍으면 AI 분석 결과가 MES의 품질 현황과 용접사별 작업 이력에 쌓입니다.
구축 범위
| 구분 | 내용 |
|---|---|
| 소프트웨어 | AI 용접 외관검사, 모바일·키오스크 검사 앱, 불량 알람 설정, MES 기능 개선 |
| 하드웨어 | 산업용 PDA 20대, 32인치 산업용 키오스크 4대 |
| 네트워크 | 현장–사무실 무선 브릿지, 무선 AP, 방수 함체 |
| 서버 | 클라우드 서버 기반 AI 분석 |
| 수집 데이터 | 용접사, 생산 품목, 비드 이미지, 불량 유형 |
단계별 산출물
- 분석: 현행업무 분석서, 요구사항 정의서
- 설계: 아키텍처·화면·프로그램·데이터베이스 설계서
- 시험: 단위·통합·사용자 테스트 결과서, 시스템 전환 결과서
- 운영: 사용자·관리자 매뉴얼, 운영현황 보고서(로그, 사용 시간, 장애·AS 내역)
스마트공장 지원사업 수행
정부·지자체 스마트공장 구축 지원사업에 공급기업으로 참여해, 사업계획서 작성부터 정산까지 함께 진행합니다.
사업 공고 · 신청
공고 확인 후 사업계획서와 증빙 서류를 스마트공장 사업관리시스템에 접수
평가 · 선정
요건 검토, 기술성 대면 평가, 현장 확인을 거쳐 최종 선정
협약 · 착수
운영기관·도입기업·공급기업 3자 협약 후 사업 착수
구축 · 중간점검
요구사항 정의, 설계, 구현, 장비 구매와 설치, 중간점검
최종평가 · 정산
시범운영과 최종평가, 사업비 집행 정산
사후관리
구축 후 집중 AS 6개월, 운영 로그와 성과지표 관리
스마트공장 수준 단계
| 단계 | 내용 |
|---|---|
| ICT 미적용 | 수기·엑셀 중심 관리 |
| 기초 | 바코드·키오스크·MES로 생산 실적과 이력 데이터화 |
| 중간1 | 설비 데이터 자동 수집, AI 검사와 로봇으로 공정 일부 자동화 |
| 중간2 | 설비 제어 연동, 실시간 공정 최적화 |
| 고도 | 디지털 트윈, AI 기반 자율 운영 |
성과지표 관리 예
- 공정 불량률: 용접 불량 포인트 ÷ 전체 용접 포인트
- 납기 준수율: 납기 준수 건수 ÷ 전체 발주 건수
- 구축 전 3개월과 구축 후 3개월 평균을 MES 데이터로 비교
- 생산성·품질·원가·납기·에너지(PQCDE) 지표 중 기업 목표에 맞게 선정
현장에 적용한 솔루션
발전소, 조선소, 자동차, 건설, 병원까지 현장 조건에 맞춰 구축했습니다.
| 고객 · 현장 | 솔루션 | 주요 내용 |
|---|---|---|
| 한국지역난방공사 | GPS NTP 시각동기 서버 | GPS 기반 타임 동기화 서버 구축 |
| 한국남동발전 | 차량 키 관리 | 90칸 대형 키 보관 키오스크 납품 |
| 기아자동차 화성공장 | 차량 키 관리 · BLE | 시험차 키 관리 시스템 구축, 키오스크 연동 키 대여·반납과 시험차 위치 파악 |
| 대불산단 조선소 | 지게차 충돌방지 | UWB 태그 100개, 지게차 3대 적용, 산업재해 0명 (2024) |
| 대불산단 조선소 | 스마트팩토리 | MES 생산관리와 스마트 용접기 관리, AI 용접 외관검사 시스템 구축 |
| 현대자동차 | BLE 위치관리 | 임직원 노트북 반출입 통제, 무단 반출 시 출입 차단·알람 |
| 삼성물산 (평택 · 말레이시아) | BLE 위치관리 | 평택과 말레이시아 현장에 적용, H-Beam 건설자재를 공장 출하부터 현장 설치까지 추적 |
| 고려대 · 세브란스병원 | BLE 위치관리 | 의료 자산 위치와 환자 상태 모니터링 |
| 삼성전자 | BLE 위치관리 | 사내 셔틀버스 실시간 위치 안내 |
| 서울교통공사 | BLE 위치관리 | 철도 작업자 구역 출입·잔류 인원, SOS 알람 |
| 현대엔지니어링 · 현대비앤지스틸 | e-Paper 출입증 | 공사인력 출입 인증과 비용 정산용 출입 이력 |
| 현대자동차 본사 · 판교 | e-Paper 출입증 | 방문자 출입 인증, 비인가 구역 즉시 대응 |
제품 시연 영상
실제 현장과 시연 환경에서 촬영한 영상입니다. 영상을 누르면 YouTube에서 열립니다.
문의 사항
현장 조사와 PoC부터 함께 계획합니다. 적용하려는 현장과 규모를 알려주시면 담당자가 연락드립니다.
미리보기 화면에서는 지도가 표시되지 않습니다. 실제 홈페이지에서는 이 자리에 구글 지도가 나옵니다. 네이버 지도에서 보기
